Červová převodová příruba měkká těsnění motýlí ventil
Přehled
Ventil motýlů, také nazývaný klapkový ventil, je běžným ventilem pro řízení toku v průmyslu a civilním životě. Často se používá pro ovládání přepínače na tlakové potrubí nízkého -. Motýl ventil je ventil, který používá disk - ve tvaru otevírání a závěrečné části (motýlí deska), aby se vrátil asi 90 stupňů, aby se otevřel, zavřel nebo upravil tok média. Motýlkový ventil lze použít k řízení toku různých typů tekutin, jako je vzduch, voda, pára, různá korozivní média, bláto, olej, kapalný kov a radioaktivní média. Hlavně hraje roli odříznutí a škrcení na potrubí. Otevření a závěrečná část ventilu motýla je disk ve tvaru motýlí desky, která se otáčí kolem své vlastní osy v těle ventilu, aby se dosáhlo účelu otevření, uzavření nebo regulace.
Strukturální rysy
Ventil motýlů má vlastnosti jednoduché struktury, malé velikosti, lehké hmotnosti, nízké spotřeby materiálu, malé velikosti instalace, rychlého přepínání, reciproční rotace 90 stupňů a malého hnacího momentu. Používá se k odříznutí, připojení a úpravě média v potrubí a má dobré charakteristiky kontroly tekutin a zavírání a těsnění.
Ventily motýlů mohou při otevření potrubí transportovat bláto s minimální akumulací kapaliny. Dobré těsnění lze dosáhnout pod nízkým tlakem. Dobrý výkon nastavení.
Zjednodušený design motýlí destičky snižuje ztrátu odporu tekutiny, což z něj činí energii - ukládání produktu.
Stonek ventilu je struktura kmene -, která byla zmírněna a má dobré komplexní mechanické vlastnosti, odolnost proti korozi a odolnost proti otěru. Když je motýlový ventil otevřen a zavřený, stonek ventilu se otáčí pouze, ale nepohybuje se nahoru a dolů. Balení stonku ventilu není snadné poškodit a těsnění je spolehlivé. Připevňuje se kuželovým kolíkem motýlí destičky a prodloužený konec je navržen tak, aby zabránil zhroucení stonku ventilu, když se náhodou rozbije spojení mezi stonkem ventilu a motýlí destičkou.
Režimy připojení zahrnují připojení příruby, připojení oplatky, připojení k svařování zadku a připojení oplatky. Režimy pohonu zahrnují manuálu, škvění pohon, elektrické, pneumatické, hydraulické, elektro - hydraulické propojení a další ovladače, které mohou realizovat dálkové ovládání a automatický provoz.
Klasifikace
Podle režimu jízdy motýlího ventilu je motýlový ventil rozdělen do elektrického motýlího ventilu, pneumatický motýl ventil, hydraulický ventil motýlů a manuální motýlí ventil. Podle rozdílu ve strukturálním typu je motýlový ventil rozdělen do ventilu motýlů ve středu, jednorázový excentrický motýlový ventil, dvojitý excentrický motýlový ventil a trojitý excentrický motýl ventil.
1. Střední ventil motýlů: Osa stonku ventilu, střed motýlí desky a střed těla ventilu motýlů ve středu jsou ve stejné poloze, s jednoduchou strukturou a pohodlnou výrobou. Do této kategorie patří běžné gumové lemované motýlí ventily. Protože motýlí deska a sedadlo ventilu jsou vždy ve stavu vytlačování a škrábání, je vzdálenost odporu velká a opotřebení je rychlé.
2. Jeden excentrický ventil motýlů: Aby se vyřešil problém s vytlačováním motýlí a sedadlo ventilu soustředný motýl ventil, byl vyroben jediný excentrický motýl ventil. Jeho strukturálním rysem je, že osa stonku ventilu se odchyluje od středu motýlí destičky, takže horní a dolní konce motýlí destičky se již nestanou osou rotací, rozptýleny a snižují nadměrné vytlačování horních a dolních konců motýlí destičky a ventilového sedadla. Vzhledem k tomu, že rotační střed motýlí desky (tj. Střed hřídele ventilu) a motýl Plat.e těsnicí kříž - jsou nastaveny excentricky, těsnicí plocha motýlí destičky se během procesu otevření motýlí pečetině odděluje od utěsňovacího povrchu ventilu. Když se motýlí destička otáčí na 20 stupňů ~ 25 stupňů, těsnicí povrch motýlí destičky se zcela odděluje od těsnění sedadla ventilu. Když je motýlí deska plně otevřena, mezi dvěma těsnicími povrchy se vytvoří mezera. Výsledkem je, že relativní mechanické opotřebení a vytlačování mezi dvěma těsnicími povrchy se během otevíracího a uzavíracího procesu motýlí chlopně výrazně sníží, čímž se zajišťuje těsnění motýla.
Těsnicí struktura jednorázového těsnicího ventilu motýla
3.. Dvojitý excentrický motýlový ventil, který je nejrozšířenější, se dále zlepšuje na základě jediného excentrického motýla. Jeho strukturálním rysem je, že osa stonku ventilu se odchyluje jak od středu motýlí desky, tak středu těla. Dvojitý excentrický efekt umožňuje motýlí destičku rychle se oddělit od sedadla ventilu po otevření ventilu, což výrazně eliminuje zbytečné nadměrné vytlačování a škrábání mezi motýlí a sedadlo ventilu, čímž se sníží odolnost proti otvoru, snižuje opotřebení a prodlouží životnost ventilu. Protože rotační střed motýlí desky (tj. Střed osy ventilu) a středová čára těla ventilu jsou kompenzovány na základě jediného excentrického ventilu motýlů, těsnicí plocha motýlí destičky se oddělí od těsnicího sedadla ventilu rychleji než jediný excentrický těsnicí ventil během otevíracího ventilu. Když se motýlí destička otáčí na 8 stupňů ~ 12 stupňů, těsnicí plocha motýlí destičky se zcela oddělí od těsnění sedadla ventilu. Když je plně otevřen, mezi dvěma těsnicími povrchy se vytvoří větší mezera. Konstrukce tohoto typu motýlího ventilu výrazně snižuje mechanické opotřebení a tlačítko a deformace tlaku mezi dvěma těsnicími povrchy a zlepšuje těsnicí výkon motýlí chlopně.

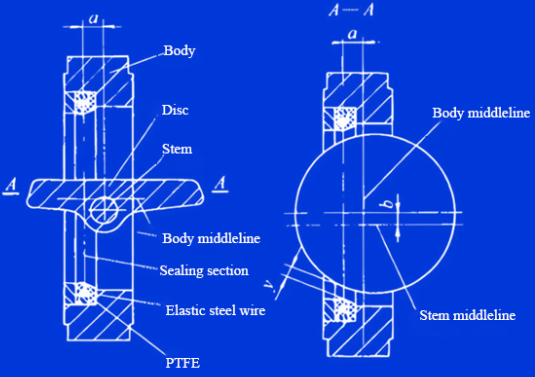

Těsnicí struktura dvojitého excentrického těsnicího ventilu motýla
4. K dosažení odolnosti proti vysoké teplotě musí být použita kovová těsnění, ale únik je velký; K dosažení nulového úniku musí být použita měkká těsnění, ale nejsou odolná vůči vysoké teplotě. Za účelem překonání tohoto rozporu s dvojitým excentrickým motýlkovým ventilem byl motýlový ventil potřetí excentrický. SO - nazývaný třetí excentricita znamená, že tvar těsnicího páru není pozitivní kužel, ale šikmý kužel.
Vzhledem k tomu, že středová čára sedadla ventilu je posunutá od středové linie tělesa ventilu na základě dvojitého excentrického motýlího ventilu, bude těsnicí plocha motýlí desky okamžitě oddělena od sedadla ventilu v okamžiku otevření během otevíracího procesu ventilu motýlů během otevíracího procesu ventilu ventilu a připevňování ventilového povrchu při momentu uzavření. Po úplném otevření se mezi dvěma těsnicími povrchy vytvoří mezera, která je stejná jako mezera dvojitého excentrického těsnicího motýla. Konstrukce tohoto typu ventilu motýlů zcela eliminuje mechanické opotřebení mezi dvěma těsnicími povrchy, což výrazně zlepšuje těsnicí výkon a životnost ventilu motýla.
Základní technické parametry
Typ ventilu: Butterfly ventil
Režim pohonu: Manuál/elektrická/pneumatická/turbínová pohon
Typ připojení: příruba/oplatka/svařovaná
Strukturální typ: jediný excentrický/dvojitý excentrický/trojitý excentrický
Typ těsnění: měkké těsnění/kovové těsnění
Nominální tlak: 16MPA atd.
Nominální průměr: 10 ~ 5000 mm
Materiál těla ventilu: odlitková ocel/nerezová ocel atd.
Použitelný teplotní rozsah atd.
Aplikace
Motýlové ventily jsou vhodné pro sladkou vodu, odpadní vody, mořskou vodu, slanou vodu, páru, zemní plyn, jídlo, léky, olejové výrobky, různé kyseliny a alkaliky a další potrubí, které vyžadují úplné těsnění, únik testu nulového plynu, požadavky na vysoké životnosti a pracovní teploty mezi -10 stupňů a 150 stupňů.
Měkké - Uzavřené excentrické motýlí ventily jsou vhodné pro dva - Způsob otevírání a zavírání a regulace potrubí pro odstraňování prachu a jsou široce používány v plynových potrubích a vodních cestách v metalurgii, lehkém průmyslu, elektřině a petrochemické systémy. Metal - na - kovový drát - Uzavřený dvojitý - Výstřední motýlí ventily jsou vhodné pro městské vytápění, přívod plynu, přívod vody a další plyn, olej, kyselina, kyselina, kyselina, kyselina a alkálivá potrubí při regulaci a škrtících zařízení
Kromě toho, že se používají jako řídicí ventily programu pro velké - měřítko, tlakové houpací adsorpce (PSA) separační zařízení plynu, kov - až - kovová tvář {{{- Uzavřené trojnásobné - excentrické máslové ventily, které se také velmi používají v Pertroleum, metalur, metalur, metrochemické, metrochemické, metrochemické, metrochemické, metrochemické, metrochemické, metalur, metrochemické, metrochemické, metrochemické, metalur, metrochemické, metrochemické, metrochemické, metrochemické, metrochemické, metrochemické, metrochemické, metrolemické, metalur, metalur. a další pole.
Materiály vnitřní komponenty ventilu
Hlavní metody kalení léčby
Běžně používané materiály Vnitřní komponenty ventilu jsou SUS304, SUS316, SUS316L, SUS410, SUS420 atd., A jsou podle toho zpracovávány podle různých podmínek tekutin. Pro kontrolu kavitačních tekutin, tekutin obsahujících pevné částice a vysokou teplotu- a vysokých - tlakových situací musí být ztuhnuty. Ošetření pro prodloužení životnosti ventilu.
Tepelné zpracování
A.304/316 Ošetření solidního roztoku
Tato řada materiálů je austenitická nerezová ocel a používá se hlavně v pracovních podmínkách, kde je médium korozivní nebo v nízkých teplotních situacích. Pokud je médium vysoce korozivní, musí být provedeno ošetření roztoku. Účelem léčby řešení je zlepšit odolnost proti tvrdosti a korozi materiálu.
Rozsah teploty -196 ~ 530 stupňů
B.410/420 Ošetření zhášení a temperování (zhášení + temperování)
Materiálem této série je Martensitická nerezová ocel, což je vynikající kavitace - odolný materiál. Při použití při vysoké teplotě a vysokých {{{3} {- tlakových rozdílů musí být uhasit a zmírnit. Účelem léčby zhášení a temperování je výrazně zlepšit tvrdost materiálu a prodloužit jeho životnost za tvrdých pracovních podmínek.
Teplotní rozsah -45 ~ 425 stupňů
C.17-4ph léčba srážení
K chemickému složení nerezové oceli se přidávají různé typy a množství posilovacích prvků a různé typy a množství karbidů, nitridů, karbidů a intermetalických sloučenin jsou vysráženy procesem kalení srážení, což nejen zlepšuje sílu oceli, ale udržuje dostatečnou tvrdost. Typ vysoké - síly z nerezové oceli, označované jako kalení srážení.
Teplotní rozsah -45 ~ 425 stupňů
Ošetření kalení povrchu
Ošetření povrchu je rozděleno do dvou kategorií: povrchové zhášení a povrchové chemické tepelné zpracování.
A. Plamen ohřívání povrchové zhášení, kontaktní zhášení elektrického topení, zhášení indukce vytápění povrchu atd.
b. Karburizace, nitriding, karbonitriding, boronizace chromu, infiltrující měď atd.
Ošetření povrchu
Stellite Cladding (hlavní komponenty Co, CR, W) je běžně používaná metoda kalení léčby s vynikající odolností proti korozi. Existují dvě metody stellitního povrchu: plné povrchové úpravy a částečné povrchové úpravy. Neexistuje žádná standardní regulace pro specifickou metodu povrchu. Obvykle záleží na různých tlacích a teplotách tekutiny a na tom, zda tekutina obsahuje částice.
Opatření na ochranu balení

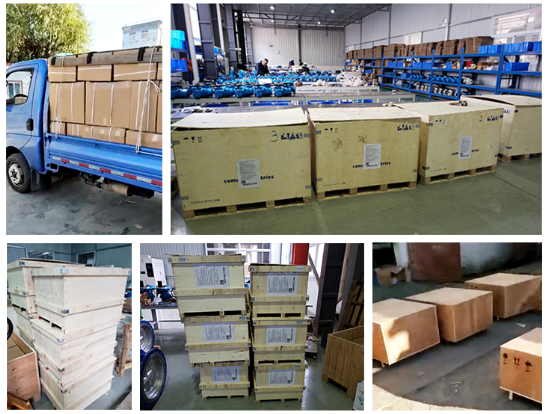

Struktura a materiály balení
Balení by mělo být navrženo tak, aby bylo silné a lehké, aby odolalo různým tlakům a dopadům během přepravy. Použité materiály by měly mít dobrou odolnost proti počasí, odolnost proti chemickému odolnosti a odolnost proti opotřebení přizpůsobit se různým transportním prostředí.
Těsnění a únik - důkaz
Balení přijímá spolehlivou těsnicí technologii, jako je tepelné těsnění, lepicí těsnění nebo použití těsnicích kroužků, aby zajistila vzduchotěsnost a těsnost kapaliny obalu.
Snadno zvládnutelné a identifikovat
Velikost a hmotnost obalů odpovídá ergonomickým principům a zajišťuje bezpečné a pohodlné manipulaci pro obsluhy. Zároveň balení jasně označuje informace o nákladu, jako je jméno, hmotnost a cíl, pro rychlou identifikaci a klasifikaci.
Zvláštní identifikace nákladu
U speciálního zboží, jako je hořlavá, výbušná, toxická, korozivní nebo radioaktivní látky, musí být odpovídající značka nebezpečného zboží připevněna k obalu.
Specifikace balení nebezpečného zboží
U speciálního zboží, jako je hořlavá, výbušná, toxická, korozivní nebo radioaktivní látky, musí být odpovídající značka nebezpečného zboží připevněna k obalu.
