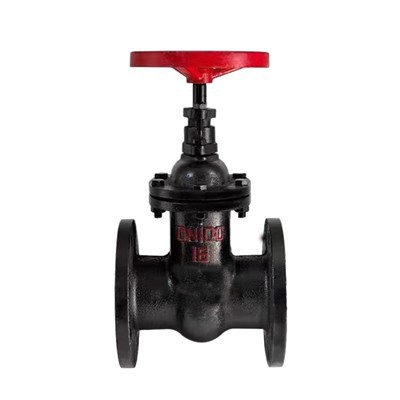

Ruční šoupátko
Šoupátko je ventil, jehož uzavírací část se pohybuje ve vertikálním směru podél středové osy průchodu. Obecně se skládá z tělesa ventilu, sedla ventilu, dříku ventilu, šoupátka, víka ventilu a těsnicího kroužku. Může být přeměněn na řadu elektrických šoupátek a pneumatických šoupátek vybavením převodového zařízení a šoupátka. Může být použit pouze pro úplné otevření a úplné uzavření v potrubí a nemůže být použit pro nastavení a škrcení.
Princip fungování
Šoupátko šoupátka se pohybuje lineárně s vřetenem ventilu. Obvykle je na zvedací stopce trapézový závit. Prostřednictvím matice v horní části ventilu a vodicí drážky na tělese ventilu se rotační pohyb převádí na lineární pohyb, to znamená, že provozní moment se přeměňuje na provozní tah.
ZAVŘENO
Těsnicí plochu lze utěsnit pouze středním tlakem, to znamená, že těsnicí plocha šoupátka je přitlačena středním tlakem na sedlo ventilu na druhé straně, aby se zajistilo utěsnění těsnicí plochy. Toto je samotěsnící. Většina šoupátek používá nucené těsnění, to znamená, že když je ventil zavřený, je šoupátko nuceno tlačit na sedlo ventilu vnější silou, aby se zajistilo utěsnění těsnící plochy.
OTEVŘENO
Když je výška zdvihu brány rovna 1:1 násobku průměru ventilu, průchod kapaliny je zcela odblokován, ale tuto polohu nelze během provozu monitorovat. Při skutečném použití se jako značka používá horní část dříku ventilu, to znamená poloha, kde nemůže být otevřen, jako jeho plně otevřená poloha. Aby bylo možné vzít v úvahu jev zablokování způsobený změnami teploty, je obvykle otevřen do horní polohy a poté otočen o 1/2-1 otáčku jako plně otevřená poloha ventilu. Proto je plně otevřená poloha ventilu určena polohou šoupátka (tj. zdvihem).
Princip šoupátka
Jak název napovídá, elektrická šoupátka používají k ovládání šoupátek elektrické pohony. Dělí se především na horní a spodní část. Horní část je elektrický pohon a spodní část je šoupátko. Pohon a šoupátko jsou propojeny a elektrický pohon ovládá otevírání a zavírání šoupátka, aby se dosáhlo zapínání a vypínání média v potrubí. Šoupátka jsou obecně vhodná pro případy zapnutí a vypnutí a jsou to normálně otevřené a uzavřené ventily. Pokud pracovní podmínky vyžadují seřízení, obvykle se používají elektrické regulační ventily, elektrické kulové kohouty, elektrické klapkové ventily, elektrické kulové ventily atd.
Metody ladění
Po připojení ventilu připojte externí vodiče podle schématu externího zapojení. Věnujte zvláštní pozornost tomu, zda je vstupním signálem proudový signál nebo napěťový signál. Nemohou být smíchány. Kladné a záporné signály nelze nesprávně propojit. Uživatelé mohou kontrolovat a ladit jeden po druhém podle následujících metod. Nastavení mechanického limitu elektrického pohonu: Nastavení mechanického limitu má zajistit, aby pohon pracoval pouze v mezích mechanického horního a dolního limitu, aby se předešlo překročení pohonu a způsobení nebezpečí nebo poškození ventilu. Jak je znázorněno na obrázku, jsou k dispozici páka a horní a dolní doraz. Ve stavu nulové polohy by měla být spodní koncová zarážka zespodu blízko nebo blízko páky, aby se předešlo nadměrnému omezení pohonu. Pokud je odchylka velká, lze upínací matici povolit a dorazový blok posunout do odpovídající polohy a příslušnou matici lze utáhnout; ve stavu plné polohy by měl být horní koncový doraz blízko nebo blízko páky shora, aby se zabránilo nadměrnému omezení pohonu. Pokud je odchylka velká, lze upínací matici povolit a dorazový blok posunout do odpovídající polohy a příslušnou matici utáhnout. Když není připojeno napájení, proces ladění může pomocí ručního kola ručně otevřít pohon do nulové polohy a plné polohy požadovaného ventilu a poté provést odpovídající nastavení. Pohon lze také nastavit do elektrického ručního stavu při zapnutém napájení a aktuátor lze otevřít do požadované nulové polohy a plné polohy pomocí tlačítek nahoru nebo dolů na displeji. Pokud se akční člen nepohybuje při stisknutí tlačítka nahoru nebo dolů během procesu spouštění, je to kvůli omezení koncového spínače.

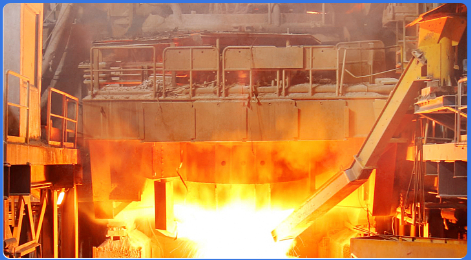

Aplikace
