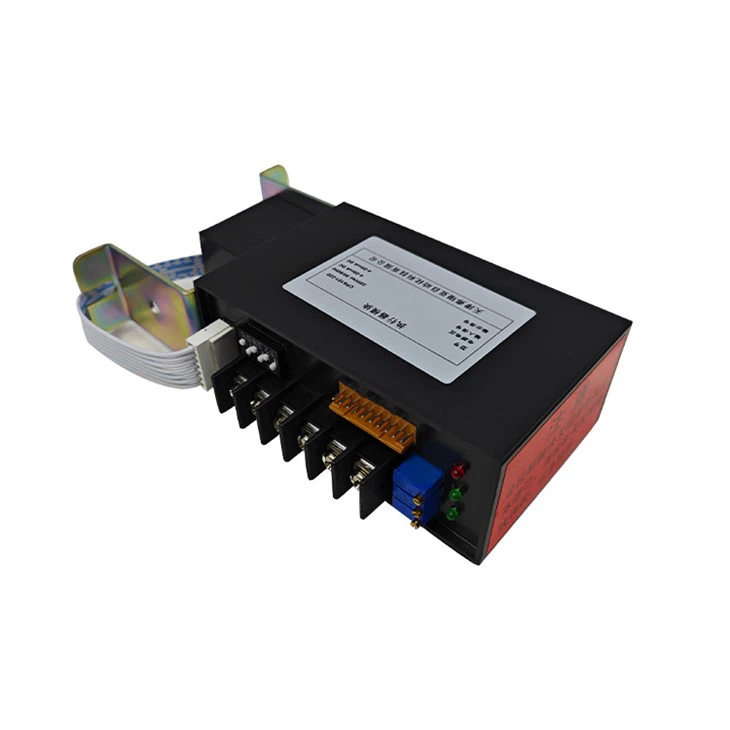

Řídicí modul
Hlavní technické parametry
○Napájení ●AC220V, 50HZ.
○Příkon (při jmenovité zátěži) ●Specifikace Pohon typu A: 50VA; Specifikace Pohon typu B: 150VA; Specifikace Pohon typu C: 220VA;
○Vstupní signál ●DC4-20mA nebo DC1-5V
○Výstupní signál ●DC4-20mA
○Přesnost regulace ●Základní chyba: 1% Rozdíl ve zpětném toku Méně než nebo rovno 1% mrtvé zóny Méně než nebo rovno 1%
Pohon je navržen se servosystémem (není potřeba přídavného servozesilovače) a ke své činnosti stačí připojit signál DC4~20mA (nebo DC1~5V) a AC220V jednofázové napájení. Díky vestavěným ohraničujícím svorkám je kabeláž extrémně jednoduchá a pohodlná.
Klíčová součást aktuátoru, řídicí jednotka, používá hybridní integrované obvody, utěsněné a zalité pryskyřicí, a má tvar krabice, malé rozměry a vysokou spolehlivost.
Detekce zpětné vazby množství jízdy využívá vysoce výkonný vodivý plastový potenciometr s rozlišením 0.4﹪
Vybaveno funkcí autodiagnostiky, když dojde k poruše, kontrolka na ovladači okamžitě vyšle indikační signál.
Přepínačem stavu lze nastavit jádro ventilu tak, aby bylo plně otevřené, plně zavřené nebo samosvorné, když je signál vypnutý.
Pomocí přepínače stavu nastavte akce vpřed a vzad.
Vstupní signál lze nastavit na DC4~20mA nebo DC1~5V pomocí přepínače stavu.
Je jednoduché a snadné nastavit pracovní nulový bod (počáteční bod) a polohu plného zdvihu (koncový bod).
Při náhlém přerušení napájení může zajistit, že jádro ventilu je samosvorné.
Přijímá převodovku a má vysokou spolehlivost.
Při použití inteligentního limitu je pracovní výkon stabilnější a spolehlivější než koncový spínač.
Funkce ochrany se zpožděním může implementovat stavovou samosvornost při jmenovité zátěži. Když dojde k poruše, ochrana může být spuštěna a ochrana proti zpoždění může být zrušena reverzním chodem.
1. Seřiďte pohon.
Ať už opouští továrnu jako samostatný stroj nebo je namontován na regulačním ventilu, byl před opuštěním továrny seřízen. Avšak vzhledem k tomu, že během přepravy a instalace mohou nastat silné vibrace, nárazy atd., měli byste si to před provozem ověřit. Je akce přesná? Pokud existuje jakákoli odchylka nebo nesplňuje aktuální požadavky, měla by být znovu nastavena podle následujících kroků.
1.1 Zapojení
a) Povolte upevňovací šrouby ochranného krytu a sejměte ochranný kryt svisle nahoru.
b) Spojení mezi externí kabeláží a svorkami na ovladači musí být v souladu se schématem zapojení na straně ovladače.
1.2 Nastavení přepínače stavu

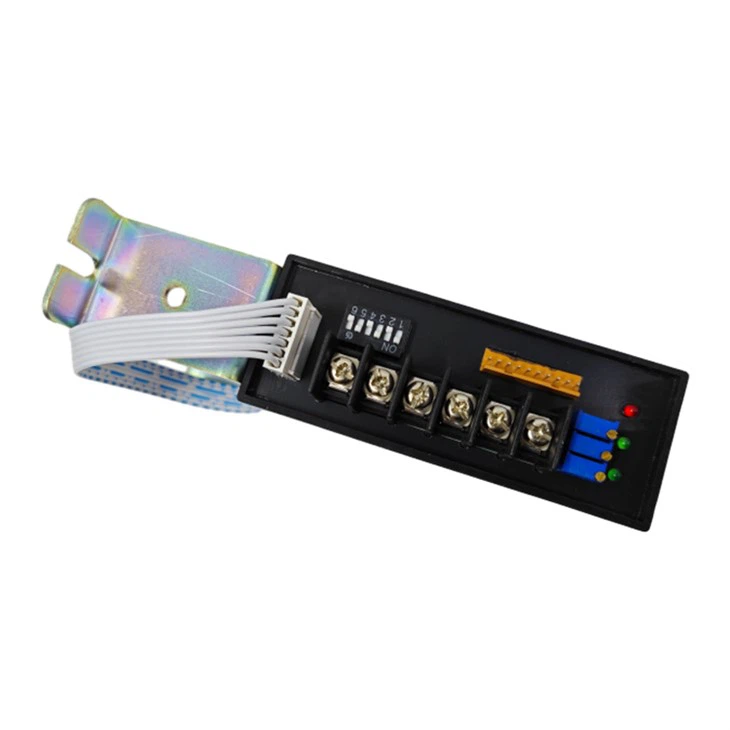

Na ovladači je celkem 6 stavových spínačů: Stavy činnosti vpřed a vzad se nastavují spínači ① a ②; Akční stav signálu vypnuto se nastavuje přepínači ③, ④ a ⑤; Stav vstupního signálu se nastavuje přepínačem ⑥.
a) Nastavení stavu vstupního signálu. Když je vstupní signál DC4~20mA, otočte přepínač ⑥ doprava do polohy ON (připojit). Když je vstupní signál DC1~5V, otočte přepínač ⑥ doleva do polohy OFF (přerušení) ※Přepínač na obrázku 1 ⑥ Zapněte doprava a vstupní signál je DC4~20 mA.
b) Nastavení stavu činnosti signálu vypnuto ◎ „Stav úplného otevření“: Otočte přepínač ③ doprava do polohy ON (připojit) a otočte přepínače ④ a ⑤ doleva do polohy OFF (přerušení). (Když je vstupní signál odpojen, výstupní hřídel pohonu se zvedne na horní mez a zastaví se a jádro ventilu je v poloze "plně otevřeno") ◎ "Stav plně zavřeno": Otočte spínač ④ doprava pro otočení ON (pass) a otočte přepínačem ③ a ⑤ do polohy OFF doleva. (Když je vstupní signál odpojen, výstupní hřídel pohonu klesne na spodní mez a zastaví se a jádro ventilu je v poloze "plně zavřeno") ◎ "Udržovací stav" otočte spínač ⑤ doprava do polohy ON (přejít ), otočte přepínačem ③ a ④ Turn OFF doleva. (Když je vstupní signál odpojen, výstupní hřídel pohonu se přestane pohybovat a jádro ventilu zůstane v odpovídající poloze.) ※Nastavení spínačů ③, ④ a ⑤ na obrázku 1 jsou ve stavu "přidržení" c) vpřed a reverzní akční stav Nastavte ◎ "pozitivní akční stav": otočte přepínač ① doprava do polohy ON (připojit), otočte přepínač ② doleva do polohy OFF (vypnuto) (jako vstupní signál se zvýší, výstupní hřídel se posune dolů (uzavře jádro ventilu), poté Když se vstupní signál sníží, výstupní hřídel se posune nahoru (otevře jádro ventilu). připojte), otočte přepínač ① doleva do polohy OFF (vypnuto) (se vstupem Jak se signál zvyšuje, výstupní hřídel se pohybuje nahoru (otevře jádro ventilu); když se vstupní signál snižuje, výstupní hřídel se pohybuje dolů (uzavře jádro ventilu).)
