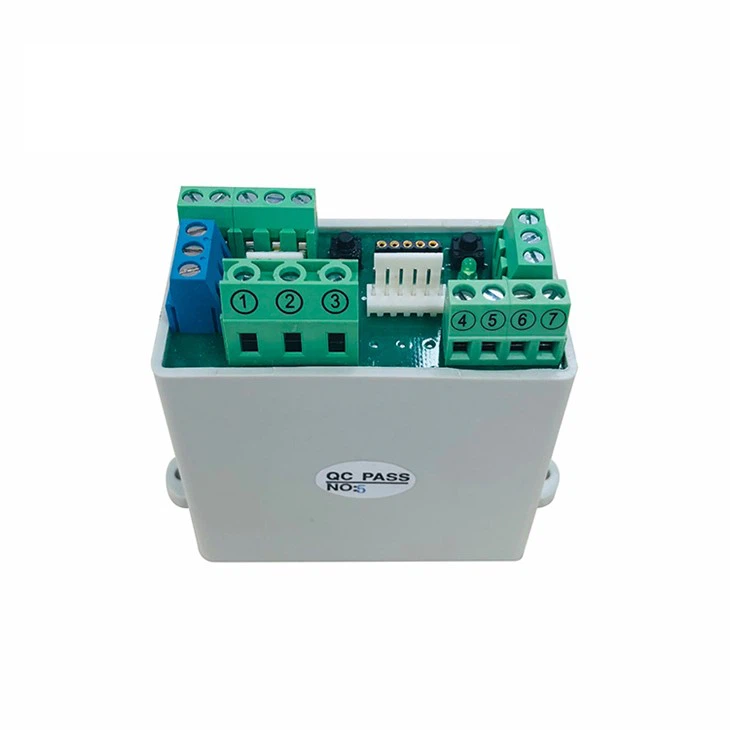

Modul polohování elektrického pohonu
Specifikace produktu
Třífázový regulační modul PT-2DJ je speciální řídicí modul třífázového integrálního regulačního elektrického servomotoru nové generace vyvinutý na základě modulu PT-3CJ představeného naší společností. Přijímá standardní proudový signál DC 4 ~ 20 mA z DCS nebo jiných systémů nebo ovladačů PLC a ovládá elektrický pohon pro dokončení proporcionálního nastavení stupně otevření ventilu. Produkt integruje mnoho funkcí, jako je nastavení fáze, proporcionální nastavení, zesílení izolace, přenos polohy ventilu, výkonový pohon atd., s ochranou proti ztrátě fáze, ochranou proti překroucení točivého momentu, ochranou elektronického blokování, ochranou proti zakázanému zpoždění a ochranou proti ztrátě spolehlivosti. Perfektní ochranné funkce, jako je teplotní ochrana. Může být také vybaven deskou s tlačítky na místě pro implementaci provozu na místě a poskytuje různé poplachové výstupy; přidat displej s tekutými krystaly polohy ventilu pro přesné a intuitivní zobrazení otevření polohy ventilu; plus infračervené dálkové ovládání pro dosažení vyšší úrovně ochrany při provozu na místě. Výrobek má výhody silné schopnosti proti rušení, spolehlivého výkonu, odolnosti proti nárazům, odolnosti proti vlhkosti, malé velikosti, jednoduchého zapojení a pohodlného ladění.
Hlavní technické parametry a výkonové charakteristiky
1. Napájecí napětí: 380V±10%, 50HZ±5% (zvláštní požadavky mohou být provedeny v době objednávky).
2. Zapojení napájení: třífázový třívodičový systém, třífázový čtyřvodičový systém.
3. Dokáže automaticky identifikovat a upravit sled fází třífázového napájecího zdroje a správně provádět ovládání otevírání a zavírání ventilu. 4. S ochranou proti ztrátě fáze, ochranou proti přepětí, ochranou elektronického blokování, ochranou proti zakázanému zpoždění, ochranou proti ztrátě důvěry, teplotní ochranou a dalšími dokonalými ochrannými funkcemi.
5. Lze přidat: desku tlačítek na místě, LCD obrazovku polohy ventilu, infračervené dálkové ovládání a další funkce.
6. Zajistěte dvě sady výstupních suchých kontaktů: sadu integrovaných alarmů (výpadek napájení, ztráta fáze, překročení krouticího momentu, ztráta písmene) sadu dálkových / místních indikací stavu.
7. Všechny vstupní/výstupní signálové kanály jsou opticky izolované (odolají 2000V rázovému napětí).
8. Vstupní signál: DC4mA ~ 20mA.
9. Výstupní signál: DC4mA ~ 20mA.
10. Impedance vstupního kanálu: 150Ω (DC4mA~20mA), Větší nebo rovna 500KΩ (DC1V~5V).
11. Výstupní proudový odpor zátěže: menší nebo roven 750Ω.
12. Odpor potenciometru polohy adaptačního ventilu: 1KΩ.
13. Rozsah nastavení proudu výstupní polohy ventilu je velký: dolní konec je 0 % až 85 %, to znamená, že dolní konec není třeba nastavovat do nulové polohy; horní hranice je 15 % ku 100 %. To znamená, že když má potenciometr jednootáčkového ventilu malý úhel natočení (0 až 45 stupňů), nebo když je úhel natočení velký (0 stupňů až 270 stupňů nebo 0 stupňů až 330 stupňů), DC4mA až 20mA lze upravit.
14. Jedinečná technologie zpětného nastavení proudu potřebuje pouze jednou otevřít a zavřít ventil, můžete přesně nastavit proud DC 4 ~ 20 mA bez tradičního způsobu opakovaného nastavování.
15. Pomocí otočného přepínače na modulu lze nastavit kladnou a zpětnou akci: když kladná akce, řídicí proud 4 mA odpovídá úplnému vypnutí ventilu, odpovídající ventil 20 mA je plně otevřen; řídicí proud reakce 20 mA odpovídá plně zavřenému ventilu, 4 mA odpovídá plně otevřenému ventilu.
16. Může nastavit tři pracovní stavy, kdy dojde ke ztrátě signálu řídicího proudu přes DIP přepínač na modulu: zachovat původní polohu, plně otevřeno a zcela vypnuto. (Poznámka: Pokud je řídicí proud nižší než 2 mA, je to považováno za ztrátu signálu).
17, Lze jej použít na reverzibilní ovládání, míra trvání je 50%, počet opakování za hodinu je 1200krát.
18. Citlivost: 0.3~20% nastavitelná.
19. Pracovní teplota: -30 stupňů ~ +70 stupňů (pro zvláštní požadavky na teplotu zavolejte).
20. Okolní vlhkost: Méně než nebo rovna 95 % (25 stupňů).
Ovládací deska a příslušenství
