Elektrický ovladač

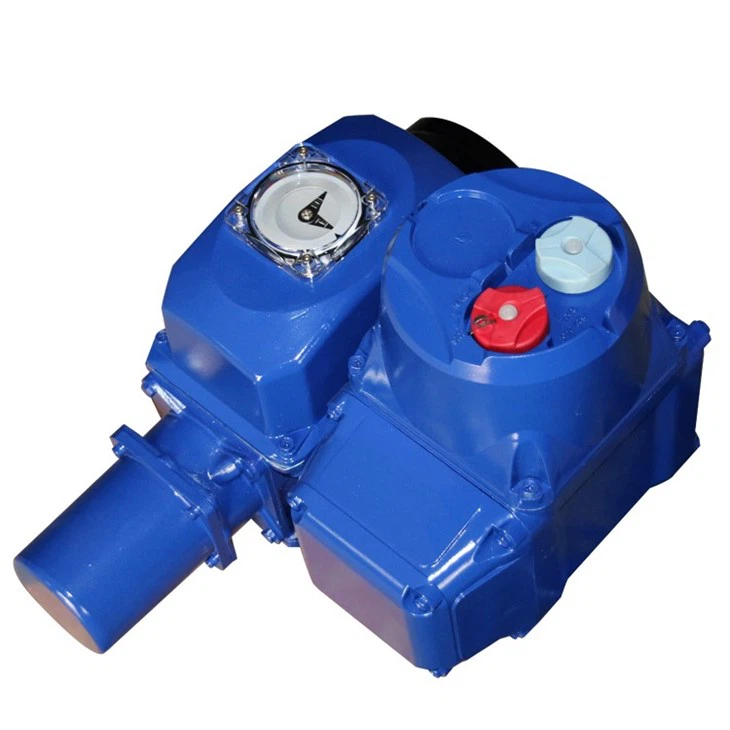

Chemical Industry Modulating Electric Actuator IP67

Elektrický ovladač čtvrt-turn lze použít k řízení různých ventilů s regulačním úhlem 0-90 stupňů a rozsah točivého momentu je: 60-3000 nm. Může se použít pro ovládání veškerého ventilu čtvrt-otočení jako: Cut-off brána v kouři, primární a sekundární vítr kotle, boční vítr kotle, vstupní regulátor předurčeného vzduchu a výstupního tlumiče, motýlí ventil, kulový ventil, žaluzie, tlumič, plug ventil, ventil klupu atd. Atd.

Výhody

Product advantages

Funkce produktu

• Kompaktní struktura, velký výstupní točivý moment

• Samotorný převodový vlak může udržovat polohu ventilu, když je ovladač de-onemocnění

• Velmi dobrá odolnost proti vibracím • Velmi jednoduché nastavení - Nevyžaduje se žádné konkrétní nástroje

• Nastavitelný omezovač mechanické zdvihu, aby se zabránilo nadměrnému průběhu • Odnímatelný pohon pro snadné zpracování

• Všechny ovladače jsou vybaveny nouzovým kowem a ukazatelem mechanické polohy jako standardu

Metoda kontroly

All-weather Electric Actuator

Ovládání přepínače

Zákazník poskytuje kontrolní logiku pro zpracování všech dat z pohonu. Reverzní startér je umístěn v ovládacím skříni uživatele.

Integrovaná kontrola

Integral+ řídicí systém je plně konfigurovatelný a může implementovat všechny funkce řízení ovladače, včetně hlášení stavu, zpracování poruch, ochrany systému a zpracování příkazů.

Ovládací prvek POSIGAM+ je založen na stejné elektronické platformě jako integrál+, s přidáním funkcí pozice. Lineární signál se používá k ovládání ovladače (bod polohy) a skutečné poloze regulačního ventilu (zpětná vazba).

Intelli+® Control

Intelli+® lze nastavit bez otevření krytu.

Intelli+® je vybaven LCD displejem a souvisejícími nástroji pro preventivní údržbu.

Elektrická a kontrola

Metody kontroly

Místní ovládání: Provoz tlačítka, operace infračerveného nastavení

DCS

Ovládání dálkového přepínání: Pasivní suchý kontakt, DC24V

Vzdálené analogové ovládání: DC4-20MA

Ovládání ESD

Přerušovaná ovládání operace

Kontrola dvouvodičů

FCS (řídicí systém Fieldbus)

Bus control function

Funkce řízení autobusů:

Komunikační modul přijímá nezávislou strukturu kombinovanou na hlavní desce, aby vyhovovala potřebám různých komunikačních médií a různých komunikačních systémů. V současné době podporované komunikační protokoly zahrnují Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (volitelné).

Funkce infračerveného dálkového ovládání:

Pohon používá technologii Advanced Infrared Remote Control, která umožňuje dialog lidského stroje prostřednictvím zapečetěného okna dialogu bez otevření krytu ovladače. Dokonce i v nebezpečných situacích může vnitřně bezpečné dálkové ovládání bezpečně provádět nastavení parametrů a dálkový provoz ovladače.

Profibus	- Fieldbus je nejspolehlivější a běžně používaný komunikační protokol pro průmyslové stránky, které zpracovat diskrétní data. Tento produkt byl certifikován společností Profibus International. - Podporuje profibus DP V0, Profibus DP V1 a Profibus Redcom Redundance
Modbus	- Tento produkt věrně sleduje komunikační protokol Modbus, který je nejběžnější a nejjednodušší komunikační protokol, který se vztahuje na průmyslové stránky. Ve srovnání s jinými Komunikační protokoly, tento produkt lze použít na web levněji a rychleji. - V současné době jsou poskytovány produkty Modbus-RTU a zákazníci si mohou vybrat jiné možnosti, jako například Modbus-Ascii a Modbus-TCP.
F/F	- komunikační protokol používaný v řídicích polích procesu, jako je ropa a plyn; Tento produkt byl Certifikováno nadací Fieldbus.
Jelen	- Komunikační protokol pro dálkový převodník Hart (dálniční adresa) provádí ovládání Přidání digitálních dat k přenosovému signálu 4-20 mA. - Tento produkt je registrován u HCF (Hart Communication Foundation)

Přesné měření a ochrana točivého momentu

Profesionálně navržený systém měření točivého momentu, který zajistí ochranu přetížení ovladače a změny monitoru točivého momentu ventilu v reálném čase:

(Standardní konfigurace) Měření mechanického točivého momentu: Tradiční mechanický mechanický mechanismus točivého momentu má výhody zralosti, stability a spolehlivosti. Optimalizovali jsme jej a upgradovali na základě původního točivého momentu, díky čemuž byl zařízení točivého momentu citlivější a jeho životnost se výrazně zlepšila.

(Volitelné) Měření elektronického točivého momentu: detekováním proudu v reálném čase, napětí a magnetickým tokem motoru a prací s mikrokontrolérem pro komplexní výpočty se získá přesný výstupní točivý moment a je dosaženo nepřetržitého měření; Tento systém nemusí zvažovat mechanické opotřebení, což zvyšuje spolehlivost systému.

Měření a ochrana motoru

Přehřátí: Když teplota motoru překročí nastavenou hodnotu ochrany přehřátí, je zakázáno spustit motor a zobrazí se zpráva o přehřátí motoru. Přetížení a zkrat: obvod je navržen s přesným převodovým čipem ADI, aby splňoval přesné měření širokého rozsahu proudových změn; Charakteristika proti zpoždění a ochrana proti zpoždění a ochrana zkratu splňuje relevantní standardy.

Okamžitá reverzní ochrana: Použití okamžité technologie řízení zpětného zpoždění, když pohon během provozu obdrží reverzní operační signál, řídicí systém se nejprve vypne a poté provede zpětnou akci po zpoždění, aby se zabránilo poškození mechanických přenosových částí.

Elektronická brzda: Modulační elektrický ovladač zajišťuje, že se ventil zastaví v poloze nastaveného ventilu prostřednictvím nastavení mrtvé zóny a elektronické brzdy.

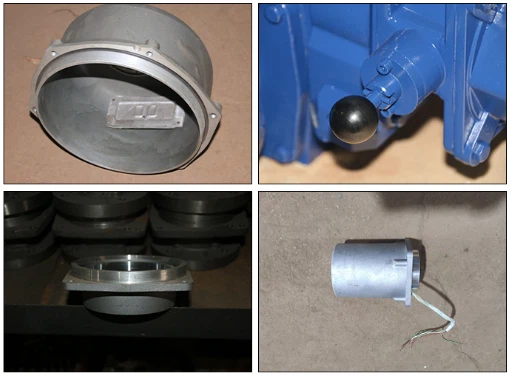

Náhradní díly produktu

Product spare parts

Polní aplikace

Field Applications

Standardní specifikace

Točivý moment	Multi-Turn: 30-700nm
Materiál skořápky	Hliník litého
Metoda kontroly	Typ/typ polohy/modulační typ typu/polohování
Ochrana	Standardní IP67
Potahovací systém	Katiční epoxidová povlak/volitelná ochrana proti vysoce korozivním podmínkám Utahovací šrouby jsou všechny šrouby z nerezové oceli
Okolní teplota	Standard: -20-+70 stupeň vysoké teploty.: 0-+90 stupeň nízká teplota.: -40-+70 stupeň
Motor	Motor veverky, izolační třída F, vestavěná tepelná ochrana
Hodnocení clo	S4-30%: Typ on-off, maximální počet startů za hodinu je 360krát S4-30%: Typ polohy, maximální počet startů za hodinu je 360krát S4-50%: Typ modulace, maximální počet startů za hodinu je 1200krát
Design zařízení	Samostatné zamykání při všech rychlostech
Výstupní příruba	Multi-Turn: ISO5210 Standard
Výstupní hřídel	Pouzdro hnacího hřídele lze podle potřeby odstranit a zpracovat. Lze jej nainstalovat svisle nebo vodorovně.
Anti-Vibrační výkon	1 g 9,8 m/s² 10-500Hz
Mazání	Mazání ovladače na celý život
Manuální provoz	Manuální a elektrické provoz lze volně přepínat
Napájení	1phase, 3phase, 50/60Hz, až 480 V
Kabeláž	Vnitřní a externí pozemní terminály
Vstup kabelu	NPT 4x3/4 ", NPT1", NPT 1-1/2 "Volitelné
Signální relé	4 relé: Volitelné z 23 možností Konstrukce kontaktu: Normálně otevřená nebo normálně vrhána Min Current: 10ma při 5V Maximální proud: 5A při 250 V AC nebo 5A při 30VDC (indukční zatížení) Volitelné příslušenství 3 relé
Poruchové relé	SPDT Monostable Relay, ve výchozím pozici, když není napájen Min Current: 10ma při 5V Maximální proud: 5A při 250 V AC nebo 5A při 30 V DC (induktivní zatížení)
Analogová kontrola	Vstupní (nastavení) a výstupní (zpětná vazba) signály jsou zcela izolované Nastavení signálu: • Vstupní signál: 4-20 MA-Výstupní signál: 4-20 mA • Vstupní signál: 0-20 MA-Výstupní signál: 0-20 mA • Vstupní signál: 0-10 V-Výstupní signál: 0-20 mA (0 ~ 10 V s externím odporem) Analogový vstup: • Aktuální: impedance 160 ohmů • Napětí: impedance 11 Kohms Analogový výstup: • Aktuální: Maximální přijatelné zatížení je 750 ohmů, když je poháněn 24VDC • Napětí: Minimální přijatelné zatížení je 50 Kohms (Shunt Resistor 500 Ohms)
Přepínač limitu cestování	4 limity SPDT Kapacita přepínače: Max 250VAC-16A/48VDC-2.5A (odporová zatížení)
Spínač limitu točivého momentu	Přepínač limitu točivého momentu je přepínač, který není držitelem. Standard je dvojice přepínačů SPDT. Spínací kapacita: Max 250VAC-16A/48VDC-2.5A (odporová zatížení)
Signál vzdálené polohy	Potentiometr 1000Ω, 0,3 W, limit pohyblivého kontaktního proudu 1ma Poziční vysílač: 4-20 mA

Technické parametry

OA jako čtvrt-turn Electric Actuator 3P-380V 50Hz

Max točivý moment Nm	Provozní točivý moment Nm	Model	Čas S	Spojení příruba ISO	S4-50%
Max točivý moment Nm	Provozní točivý moment Nm	Model	Čas S	Spojení příruba ISO	Moc KW	Rychlost RPM	Hodnocený proud A	Počínaje Proud A
60	60	OA6	6	F05/F07	0.03	1500	0.3	1.60
60	60	OA6	3	F05/F07	0.04	3000	0.3	1.60
100	60	OA8	6	F05/F07	0.10	1500	0.6	5.00
80	60	OA8	3	F05/F07	0.14	3000	0.7	5.00
80	60	OAP	30/60	F05/F07	0.03	1500	0.3	5.00
150	80	OA15	25	F07	0.03	1500	0.3	5.00
250	140	ASP	30/60	F07/F10	0.03	1500	0.3	5.00
500	250	AS50	30	F07/F10	0.06	1500	0.3	5.00
500	250	AS50	60	F07/F10	0.06	750	0.6	14.0
1000	500	AS100	30/45	F12/F14	0.10	1500	0.6	21.0
1000	500	AS100	80	F12/F14	0.03	1500	0.3	52.0
1000	600	BS100	30	F12/F14	0.10	1500	0.6	8.5
1000	600	BS100	60	F12/F14	0.06	1500	0.3	27.0
2500	1250	AS200	70	F14/F16	0.10	1500	0.6	37.0
4000	2000	AS400	125	F16	0.10	1500	0.6	52.0

OA jako čtvrt-turn Electric Actuator 1P-220V 50Hz

Max točivý moment Nm	Provozní točivý moment Nm	Model	Čas S	Spojení příruba ISO	S4-50%
Max točivý moment Nm	Provozní točivý moment Nm	Model	Čas S	Spojení příruba ISO	Moc KW	Rychlost RPM	Hodnocený proud A	Počínaje Proud A
60	60	OA6	6	F05/F07	0.03	1500	0.6	0.9
100	60	OA8	6	F05/F07	0.06	1500	1.2	1.7
80	60	OAP	30/60	F05/F07	0.03	1500	0.6	0.9
150	80	OA15	25	F07	0.03	3000	0.6	0.9
250	140	ASP	30/60	F07/F10	0.03	1500	0.6	0.9
500	250	AS50	30	F07/F10	0.06	1500	1.2	1.7
500	250	AS50	60	F07/F10	0.08	750	1.5	2.4
1000	500	AS100	45	F12/F14	0.15	1500	2.0	3.0
1000	500	AS100	80	F12/F14	0.06	1500	1.2	1.7
1000	600	BS100	30	F12/F14	0.15	1500	2.0	3.0
1000	600	BS100	60	F12/F14	0.06	1500	1.2	1.7
2000	1200	AS200	70	F14/F16	0.15	1500	2.0	3.0
3000	1200	AS400	125	F16	0.15	1500	2.0	3.0

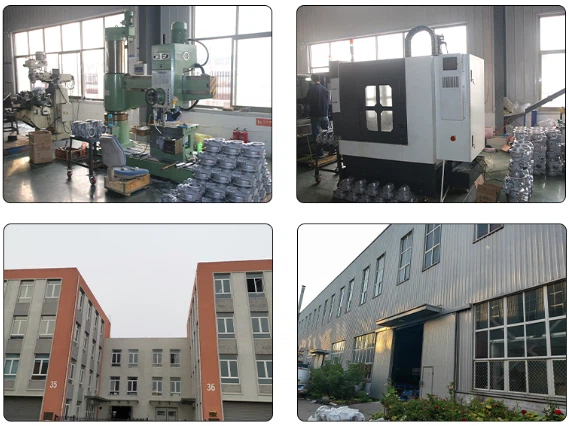

Naše továrna
