Elektrické pohony

Obecné aplikace

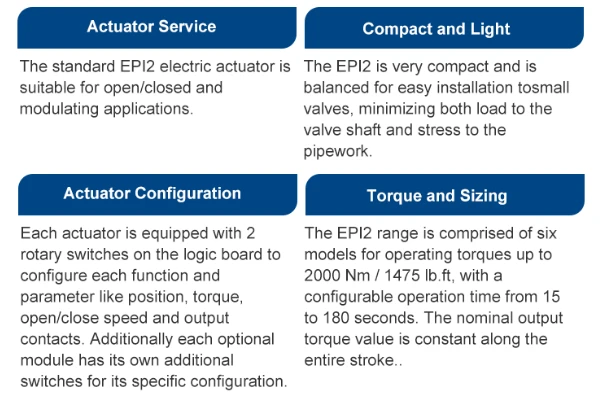

Elektrický pohon EPI2 je k dispozici v šesti velikostech a je určen pro zapínání/vypínání nebo modulační ovládání ventilu, ke kterému je pohon namontován. Pohon je vhodný pro instalaci v široké řadě závodů, včetně těžkých průmyslových, chemických, petrochemických a onshore/offshore instalací ropy a zemního plynu.

Funkce

· Nízkonapěťový nebo vysokonapěťový napájecí zdroj (DC, jednofázový AC nebo třífázový AC)

· Vícenásobné nastavitelné doby zdvihu, aby vyhovovaly konkrétním aplikacím

· Vyměnitelná základní deska a řada hřídelových vložek umožňují jednoduché připojení k jakémukoli typu ventilu

· Ochrana proti přehřátí je poskytována snímačem umístěným v ovládacím krytu, aby se omezila teplota motoru a řídicího systému

· Epicyklické ozubení zajišťuje spolehlivý a hladký chod

· Ukazatel polohy nahoře

· Trvale zapnuté ruční ovládání (pro použití při výpadku napájení) s ručním kolem, které se neotáčí, když je motor v provozu · Volitelný místní ovládací panel pro ruční ovládání ventilu s přídavným indikátorem otevření/zavření

· Jednoduché možnosti upgradu pro modulaci řízení a síťové komunikace prostřednictvím protokolů DeviceNet nebo Profibus DP

· Výstupní kontakty se západkou pro dálkovou indikaci zcela otevřeného/plně zavřeného stavu. K dispozici jsou také výstupní kontakty pro monitor a indikaci blinkru/lokálního voliče

Technická data

Napájení: Jednofázové od 24 do 48 V DC nebo AC při 50/60 Hz Jednofázové od 100 do 240 V DC nebo AC při 50/60 Hz Třífázové od 208-240 V AC, {{12 }} V AC a 500-575 V AC

Kolísání napětí: plus /-10 procent

Frekvence: plus /- 5 procent

Výstupní točivý moment: od 35 Nm do 2000 Nm / 26 lb.ft až 1475 lb.ft

Teplota okolí

Standardní teplotní rozsah: -25 stupňů až plus 70 stupňů / -13 stupňů F až 158 stupňů F

Rozsah nízkých teplot: -40 stupňů až plus 70 stupňů / -40 stupňů F až 158 stupňů F

Vstup do vedení: M25 (4. množství) nebo 1" NPT (4. množství) 90 stupňů ± 10 stupňů v každém směru (70 stupňů min a 110 stupňů max.)

Součásti - 063/E006 - 125/E013 - 250/E025 - 500/E051 - 1000/E091
