SD Elektrický ovladač
Elektrické ovladače SD Quarter-Turn jsou vhodné pro motýlí ventily, kulové ventily, klapkové motýlí ventily, zástrčkové ventily atd., Které jsou povinny otočit 90 stupňů.
Tyto ovladače jsou představeny kompaktní strukturou, malým objemem, krásným vzhledem, stabilním výkonem, vysokou účinností, vysokou spolehlivostí, vysokou schopností ochrany atd. Operace na místě i dálkové ovládání lze provádět. Byly tedy aplikovány v ropném a chemickém průmyslu, elektrárném závodě, úpravě vody a papírově výroby.
Výhody
Funkce produktu
• Kompaktní a robustní konstrukce, lehká.
• Široký rozsah variace točivého momentu (čtvrt otočení: 100-3000nm).
• Tvrdý eloxovaný kryt hliníku uvnitř i vně s vnějším povlakem na vysokou teplotu pro použití proti těžkému průmyslovému prostředí.
• Vložení používá radiální těsnění a O-kroužky, které poskytují ochranu vodotěsnému IP67 a volitelnému vodotěsnému LP68.
• Standard LSO5211.
• Automaticky identifikuje a opravuje fáze. Ochrana selhání automatické fáze chrání bezpečnost zařízení.
• Spolehlivý systém snímání mechanického točivého momentu poskytující bezpečný provoz ve stavu přetížení.
• Okno a indikátor velké velikosti poskytuje lepší indikaci polohy z dálky.
• Počet možností kontroly místní pozice, které poskytují snadné provoz a provoz v terénu.
• Digitalizované kontrolní komponenty.
Struktura produktu
1 [Místní operace]
Selektivní spínač „Remote“-„Stop“ „Local“ nainstalovaný na místním operačním zařízení lze použít k nastavení vzdáleného provozu (dálkové ovládání) nebo místního provozu (místní ovládání) nebo zastavovacího režimu.
2 [LCD rozhraní]
Rozhraní LCD je navrženo z hlediska vizuálních a provozních návyků uživatelů a zobrazuje točivý moment, otevření ventilu, nastavení limitu a informace o poruchách ve formě textu a grafu.
3 [[Funkce ochrany proti torque]
Produkt používá profesionálně navržený systém měření točivého momentu tak, aby zaručil ochranu přetížení zařízení. Uživatelé mohou nastavit ochranné hodnoty pro nadměrné torque při uzavírání a otevírání pokynů z hlediska specifických podmínek. Když skutečný točivý moment nesený ovladačem dosáhne nebo překročí stanovenou ochrannou hodnotu, ovladač okamžitě zastaví alarm motoru a emituje alarm selhání.
4 [Funkce integrace systému]
Použití několika elektronických komponent a vyhýbání se komplexním zapojení zlepšuje spolehlivost elektronického ovládání elektrických ovladačů.
5 [Absolutní kódovací technologie]
Motor použitý v pohonu je speciální motor s vysokým počátečním točivým momentem, nízkou rotační setrvačností, malým počátečním proudem a dobrými vlastnostmi serva. Motor může začít často, obecně 1 200krát za hodinu.
6 [Motor]
Manuální/elektrická reverzní popisovač může být provozován kdykoli bezpečně. Současně stisknutím rukojeti se správnou silou stiskněte po rukojeti, pomalu otočte kolo rukou tak, aby řídila vnitřní spojku. Spojka může být automaticky segregována, když je elektrický motor zapnutý a je uzamčen.
7 [Manuální provoz]
Manuální/elektrická reverzní popisovač může být provozován kdykoli bezpečně. Současně stisknutím rukojeti se správnou silou stiskněte po rukojeti, pomalu otočte kolo rukou tak, aby řídila vnitřní spojku. Spojka může být automaticky segregována, když je elektrický motor zapnutý a je uzamčen.
8 [Ochrana fázové sekvence]
Použitím technologie synchronizace fáze nemusí uživatelé při instalaci připojení ovladače vodiče zvážit fázovou sekvenci třífázového střídavého proudu. LT může zaručit správnou sekvenci napájecí fáze pro třífázový elektrický motor a umožnit ovladači, aby fungoval korektně korektně z hlediska příkazů po celou dobu během provozního procesu.
9 Self-diagnóza a poplach chyb
Elektrická a kontrola
Metody kontroly
Místní ovládání: Provoz tlačítka, operace infračerveného nastavení
DCS
Ovládání dálkového přepínání: Pasivní suchý kontakt, DC24V
Vzdálené analogové ovládání: DC4-20MA
Ovládání ESD
Přerušovaná ovládání operace
Kontrola dvouvodičů
FCS (řídicí systém Fieldbus)
Funkce řízení autobusů:
Komunikační modul přijímá nezávislou strukturu kombinovanou na hlavní desce, aby vyhovovala potřebám různých komunikačních médií a různých komunikačních systémů. V současné době podporované komunikační protokoly zahrnují Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (volitelné).
Funkce infračerveného dálkového ovládání:
Pohon používá technologii Advanced Infrared Remote Control, která umožňuje dialog lidského stroje prostřednictvím zapečetěného okna dialogu bez otevření krytu ovladače. Dokonce i v nebezpečných situacích může vnitřně bezpečné dálkové ovládání bezpečně provádět nastavení parametrů a dálkový provoz ovladače.
Přesné měření a ochrana točivého momentu
Profesionálně navržený systém měření točivého momentu, který zajistí ochranu přetížení ovladače a změny monitoru točivého momentu ventilu v reálném čase:
(Standardní konfigurace) Měření mechanického točivého momentu: Tradiční mechanický mechanický mechanismus točivého momentu má výhody zralosti, stability a spolehlivosti. Optimalizovali jsme jej a upgradovali na základě původního točivého momentu, díky čemuž byl zařízení točivého momentu citlivější a jeho životnost se výrazně zlepšila.
(Volitelné) Měření elektronického točivého momentu: detekováním proudu v reálném čase, napětí a magnetickým tokem motoru a prací s mikrokontrolérem pro komplexní výpočty se získá přesný výstupní točivý moment a je dosaženo nepřetržitého měření; Tento systém nemusí zvažovat mechanické opotřebení, což zvyšuje spolehlivost systému.
Měření a ochrana motoru
Přehřátí: Když teplota motoru překročí nastavenou hodnotu ochrany přehřátí, je zakázáno spustit motor a zobrazí se zpráva o přehřátí motoru. Přetížení a zkrat: obvod je navržen s přesným převodovým čipem ADI, aby splňoval přesné měření širokého rozsahu proudových změn; Charakteristika proti zpoždění a ochrana proti zpoždění a ochrana zkratu splňuje relevantní standardy.
Okamžitá reverzní ochrana: Použití okamžité technologie řízení zpětného zpoždění, když pohon během provozu obdrží reverzní operační signál, řídicí systém se nejprve vypne a poté provede zpětnou akci po zpoždění, aby se zabránilo poškození mechanických přenosových částí.
Elektronická brzda: Modulační elektrický ovladač zajišťuje, že se ventil zastaví v poloze nastaveného ventilu prostřednictvím nastavení mrtvé zóny a elektronické brzdy.
Náhradní díly produktu

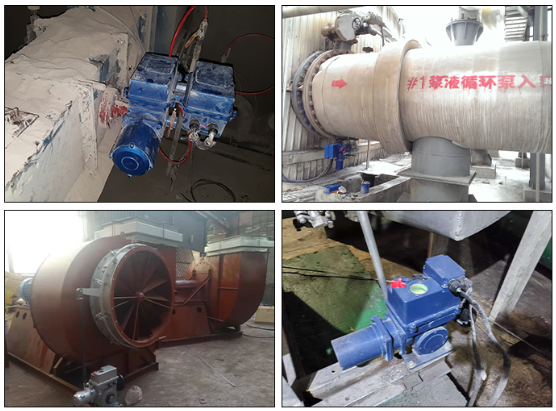

Polní aplikace
Standardní specifikace
|
Ochrana |
Standardní IP67 Special IP68 |
|
Napájení |
Třífázová AC380V --- 460V 50/60Hz Jednofázová: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Pracovní cyklus (on-off) |
S2-15min |
|
Pracovní cyklus (modulace) |
S4-25% |
|
Metody kontroly |
Místní ovládání/DCS/FCS (řídicí systém Fieldbus) |
|
Ochrana motoru |
Přehřátí/přetížení a zkrat/okamžitá reverzní/elektronická ochrana brzd |
|
Ochrana točivého momentu |
Ochrana mechanického točivého momentu/elektronického točivého momentu |
|
Ochrana jam |
Ochrana přehřátí sestavení |
|
Úhel cestování |
90 stupňů |
|
Vrácení rozdílu |
Méně nebo rovné 1% |
|
Základní limit chyby |
±1% |
|
Nastavení mrtvé zóny |
Méně nebo rovné 1% |
|
Okolní teplota |
Standard: -20-+60 stupeň volitelné: -40-+70 stupeň |
|
Okolní vlhkost |
95%RH MAX (nekondenzace) |
|
Stupeň odolný proti výbuchu |
Certifikace přizpůsobené EXDIIBT4 IECEX ATEX |
|
Funkce |
LCD čínské / anglické zobrazovací okno a funkce místního provozu Identifikace sekvence samosfikace a ochrana proti fázi Infračervené nastavení a ovládání Technologie self-diagnostiky Modbus, Profibus DP, Hart |
|
Signál |
Odpověď: Vzdálený pasivní suchý kontakt, krátký puls signálu (posazení). B: Vzdálený pasivní suchý kontakt, signál dlouhý puls (podržení). C: Aktivní signál DC24V. D: Aktivní signál AC220V. E: Vzdálený signál DC4-20MA. |
|
Signál zpětné vazby |
Odpověď: Otevřené, zavřené, stop signály (pasivní suchý kontakt). B: poruchový signál (pasivní suchý kontakt). C: Signál polohy ventilu (DC4-20MA, DC1-5V, DC0-10V) D: Signál dálkového ovládání (pasivní suchý kontakt) |
Technické parametry
|
Model |
Výstup točivý moment (NM) |
Cestovat čas (s) |
Řídit jízdní |
Deska nohou jízdní |
Moc zásobování |
Hodnoceno moc (KW) |
Hodnoceno proud (A) |
Počínaje proud (A) |
Hmotnost (KG) |
|
|
Příruba |
Hřídel otvor průměr (MM) |
Sférická závěs model |
||||||||
|
FRYOA-10 |
100 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.2 |
1 |
18 |
|
FRYOA-15 |
150 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.4 |
2 |
18 |
|
Fryas-25 |
250 |
30 |
F10 |
φ28 |
SQJ-25 |
K/F |
0.065 |
0.5 |
2.5 |
26 |
|
Frybs-60 |
600 |
30 |
F14 |
φ35 |
SQJ-60 |
K/F |
0.16 |
0.6 |
3 |
45 |
|
FRYA+RS100 |
1000 |
30 |
F12 |
φ45 |
SQJ-100 |
K/F |
0.25 |
0.7 |
3.5 |
53 |
|
FRYB+RS160 |
1600 |
30 |
F14 |
φ60 |
SQJ-160 |
K/F |
0.4 |
1.5 |
7.5 |
108 |
|
40 |
K/F |
0.25 |
0.7 |
3.5 |
108 |
|||||
|
FRYB+RS250 |
2500 |
30 |
F16 |
φ70 |
SQJ-250 |
K/F |
0.65 |
2.6 |
13 |
135 |
|
30 |
K/F |
0.4 |
1.1 |
5.5 |
135 |
|||||
|
FRYB+RS400 |
4000 |
28 |
F16 |
φ70 |
SQJ-400 |
K/F |
1 |
3.5 |
17.5 |
150 |
|
40 |
K/F |
0.65 |
2.6 |
13 |
150 |
|||||
|
65 |
K/F |
0.4 |
1.1 |
5.5 |
150 |
|||||
|
FRYB+RS600 |
6000 |
40 |
F16 |
φ75 |
SQJ-600 |
K/F |
1 |
3.5 |
17.5 |
160 |
|
65 |
K/F |
0.65 |
2.6 |
13 |
160 |
|||||
|
105 |
K/F |
0.4 |
1.1 |
5.5 |
160 |
|||||
|
FRYB+RS800 |
8000 |
105 |
F25 |
φ75 |
SQJ-800 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
FRYB+RS1000 |
10000 |
130 |
F25 |
φ85 |
SQJ-1000 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
FRYB+RS1200 |
12000 |
130 |
F25 |
φ105 |
SQJ-1200 |
F |
1 |
1.5 |
7.5 |
225 |
|
FRYB+RS1600 |
16000 |
130 |
F25 |
φ105 |
SQJ-1600 |
F |
2 |
2.6 |
13 |
260 |
|
FRYB+RS2000 |
20000 |
150 |
F25 |
φ105 |
SQJ-2000 |
F |
2 |
2.6 |
13 |
260 |
|
FRYB+RS2600 |
26000 |
150 |
F25 |
φ105 |
SQJ-2600 |
F |
2 |
2.6 |
13 |
260 |
|
FRYB+RS3000 |
30000 |
150 |
F25 |
φ105 |
SQJ-3000 |
F |
2 |
2.6 |
13 |
260 |
Rozměry připojení
AS-25, BS-60 FOOT-PLATE namontovaný elektrický ovladač
|
Model |
A1 |
A2 |
A3 |
A4 |
A5 |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
H3 |
H4 |
D1 |
4-d2 |
|
Fryas-25 |
170 |
200 |
125 |
165 |
14 |
100 |
100 |
22 |
79 |
69 |
351 |
495 |
248 |
211 |
18 |
4-14 |
|
Frybs-60 |
240 |
280 |
150 |
180 |
18 |
134 |
160 |
25 |
89 |
64 |
430 |
581 |
262 |
228 |
20 |
4-17 |
AS-25, BS-60 přímý namontovaný elektrický ovladač
|
Model |
A |
B |
C |
D1-F |
D2 |
4-D3 |
K |
D4 |
D5 |
H |
|
Fryas-25 |
493 |
284 |
325 |
φ28-depth 40 |
102 |
4-10 |
8 |
70 |
125 |
3 |
|
Frybs-60 |
605 |
396 |
425 |
φ 35-depth 70 |
140 |
4-16 |
10 |
100 |
210 |
4 |
Elektrický ovladač B+RS Foot-Plate namontovaný
|
Model |
A1 |
A2 |
A3 |
A4 |
A5 |
B1 |
C |
D1/D |
E |
F2 |
H1 |
H2 |
H3 |
ΦL1 |
ΦL2 |
|
FRYA+RS100 |
240 |
280 |
150 |
190 |
12 |
120 |
170 |
200/250 |
28 |
68 |
450 |
510 |
380 |
20 |
17 |
|
FRYB+RS160 |
375 |
435 |
175 |
235 |
14 |
195 |
170 |
200/250 |
30 |
90 |
517 |
580 |
380 |
20 |
22 |
|
FRYB+RS250 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
600 |
380 |
30 |
22 |
|
FRYB+RS400 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
650 |
380 |
30 |
22 |
|
FRYB+RS600 |
480 |
540 |
260 |
320 |
16 |
200 |
267 |
350 |
36 |
128 |
700 |
650 |
380 |
36 |
22 |
|
FRYB+RS800 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS1000 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS1200 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS1600 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS2500 |
680 |
750 |
330 |
400 |
25 |
325 |
400 |
450 |
50 |
158 |
1230 |
650 |
380 |
50 |
32 |
|
FRYB+RS3000 |
820 |
900 |
370 |
450 |
25 |
360 |
425 |
500 |
50 |
140 |
1130 |
650 |
380 |
50 |
32 |
Elektrický ovladač B+RS s přímým namontovaným
|
Model |
Příruba |
A |
B |
C |
D |
E Keyway |
Hloubka F |
φA1 |
φA2 |
φA3 |
M |
φA4 |
|
FRYA+RS100 |
F12 |
265 |
408 |
275 |
520 |
14JS9 |
50 |
φ45E8 |
φ125 |
φ85 |
4xm12 |
160 |
|
FRYB+RS160 |
F14 |
290 |
372 |
361 |
612 |
18JS9 |
80 |
φ60E8 |
φ140 |
φ100 |
4xm16 |
175 |
|
FRYB+RS250 |
F16 |
395 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
FRYB+RS400 |
F16 |
440 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
FRYB+RS600 |
F16 |
340 |
750 |
360 |
600 |
20JS9 |
105 |
φ75E8 |
φ165 |
φ130 |
4xm20 |
200 |
|
FRYB+RS800 |
F25 |
395 |
750 |
400 |
600 |
20JS9 |
145 |
φ75E8 |
φ254 |
φ200 |
8xm16 |
300 |
