Představení produktu

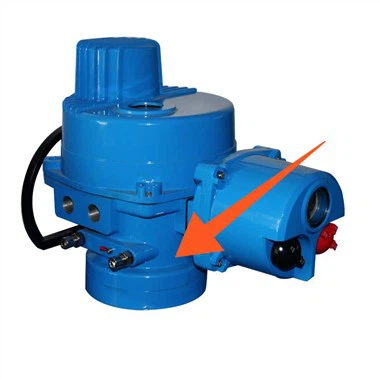

Model JYH elektrický pohon je produktem nové generace ve společnosti. Produkt poskytuje silnější dostupnost použitím mnoha režimů napájení. Jeho skořepina je vyrobena z materiálů z hliníkové slitiny a je lehčí, je však zajištěna jeho odolnost proti stlačení a bezpečnost vnitřního elektrického ovládání. Výrobek nabízí uzavřenou strukturu těsnění. který získává certifikaci IP67 a vnitřní standardní odolnost proti vlhkosti, z nichž nehořlavý stupeň nevýbušného produktu je Ex dllBT4~T6 nebo Ex dIICT4~T6. Produkty jsou široce používány v různých oblastech, jako je metalurgie, ropa, chemický průmysl, elektrárny, barvení. úprava vody, výroba lodí, výroba papíru, farmacie a systém automatizace budov.
Standardní parametry
Hlavní technické parametry
Montáž pohonu
Místo instalace
1 Poznámky k instalaci
- V místě, kde je výbušný plyn, musí být instalován aktuátor odolný proti výbuchu:
- Předem specifikujte, kdy je servomotor instalován v místě zaplavení; Při instalaci napájecího kabelu se vnější průměr musí vejít do vnitřního průměru vodotěsného konektoru, jinak venkovní déšť pronikne do vnitřního pohonu přes vodotěsný kabelový konektor a zničí vnitřní součásti:- Vyhraďte si prostor pro kabeláž, ruční ovládání nebo údržba;
2 Okolní teplota .
Okolní teplota je v rozmezí -25 stupňů ~ plus 70 C (jiná teplota musí být přizpůsobena):
-Pokud je okolní teplota nižší než -25 stupňů nebo vyšší než 70 stupňů, kontaktujte prosím předem naše technické oddělení, abychom vám mohli nabídnout konkrétní řešení; (standardní sušička použitelná pro každou specifikaci)
3 Stav teploty kapaliny v potrubí
Při podpoře aplikace ventilu se teplo kapaliny v potrubí přenese do pohonu, teplota krytu pohonu se zvýší: pokud je pohon namontován pro místo, kde je teplota tekutiny v potrubí vyšší než 80 stupňů c, neváhejte kontaktovat naše technické oddělení, abychom vám nabídli konkrétní řešení; (podpěra musí být instalována na připojení ventilu, aby byla zajištěna tepelná izolace).
4 Pracovní podmínky vysokofrekvenčních vibrací v potrubí inteligentní aktuátor použitý pro příležitost vysokofrekvenčních vibrací nabízí dělenou instalaci:
Výstupní připojení pohonu
Spodní montážní otvor ventilátoru pohonu odpovídá standardu iS05211. v případě, že připojovací rozměr ventilu neodpovídá montážnímu dílu, neváhejte se předem obrátit na naše technické oddělení, aby bylo možné dořešit tak dále: ať znovu rozeberete nebo opatříte sluneční nebo spojovací objímku) Podle různého připojovacího čepu ventilu. vnitřní otvory na dně ovladače lze přizpůsobit pro souarina otvor. kruhový otvor nebo dvojitý otvor s různými velikostmi: výměna je jednoduchá, stačí použít kleště na pojistné kroužky k vyjmutí spodních pojistných kroužků drážkového pouzdra;
Ladění aktuátoru
Seřízení ochranného zařízení proti přetížení
Při normálním pracovním tlaku ventilu seřiďte vačku proti přetížení tak, aby se přesně dotýkala kladky posuvného spínače bez potlačení. Když je požadovaný ventil otevřít nebo zavřít vyšší než točivý moment jmenovitý z výroby. hřídel rotující při přetížení se bude otáčet ve směru nebo proti směru hodinových ručiček a bude pohánět výše uvedenou vačku proti přetížení, aby se potlačil posuvný spínač, aby se dosáhlo funkce zastavení a vypadly pokyny pro překročení krouticího momentu. který může chránit elektrický ventil.
Poznámka:0Zařízení na ochranu proti přetížení bylo při dodání dobře seřízeno a v zásadě nevyžaduje žádné seřízení: pokud se nastavuje, ventil se musí provádět za normálního pracovního tlaku.
Nastavení potenciometru
Potenciometr je zpětnovazební výstup v akčním členu a poskytuje tři výstupní svorky, přičemž svorka 2 je připojena k posuvnému ramenu koncovky č. 1 notentometru připojené k akčnímu členu. jak aktuátor udělá otevřenou akci. rezistor připojený k podpěrnému ramenu se snižuje spojitě, zatímco svorka č. 3 je připojena k akčnímu členu, když akční člen zavírá, rezistor připojený k posuvnému ramenu se snižuje plynule (poznámka: potenciometr nesmí být nulový rezistor nebo frekvenční skoky). Ručně otočte ventil do plně otevřené polohy, dokud nedosáhne polohy koncového spínače, změřte to univerzálním měřidlem, odpor svorky #1,#2 je nastaven na hodnotu mezi 40-65.. f není správně, otočte převodovku vačku potenciometru odpovídajícím způsobem upravit.
Nastavení ukazatele polohy
Nejprve zavřete vaive do přesné polohy, rozeberte 3D okenní pouzdro a 3D průhledné ochranné pouzdro, uvolněte 3D indikační znak od Alena wrenchrotate do přesné polohy a zajistěte. znovu sestavit postupně znázorněno v Diaramu 1). Nejprve zavřete ventil do přesné polohy. Oen Ex kryt. uvolněte indikační panel pomocí křížového šroubováku, otočte do přesné polohy a zajistěte, postupně znovu namontujte (zobrazeno na obrázku 2).
.
