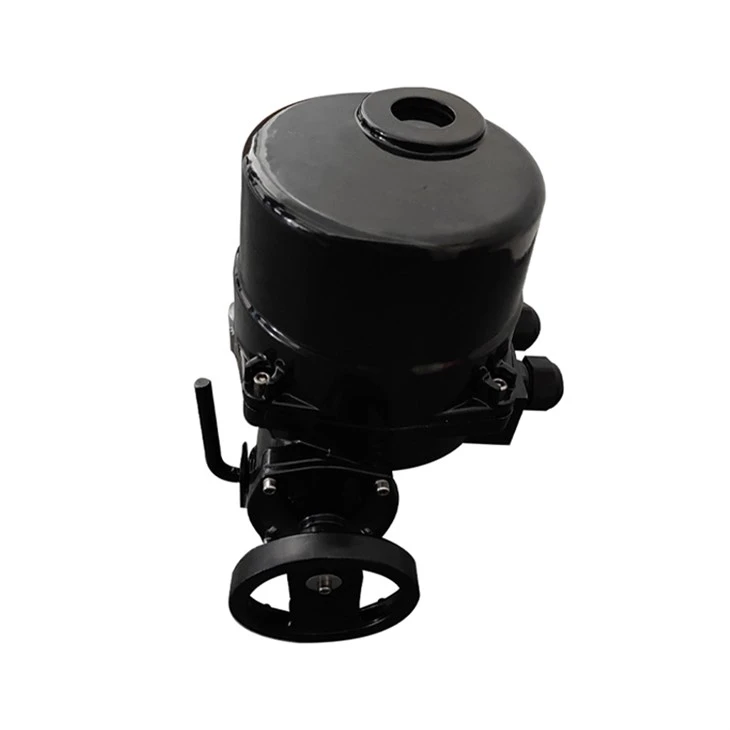

Elektrický pohon ventilů
Hlavní rysy
Nerušivé provedení, nezávislá dvojitě utěsněná elektroinstalační komora
Automatická korekce fáze, ochrana proti ztrátě fáze
Čínské/anglické rozhraní LCD displej
Infračervené dálkové ovládání a nastavení knoflíku na místě, není třeba otevírat kryt pro provoz
Nerušivá struktura:
Není třeba otevírat kryt ovládací skříňky pro nastavení ovládacích parametrů produktu a ladění elektrického ventilu, čímž se zabrání poškození vnitřních součástí způsobeným nesprávným použitím a zároveň zajistí dobrý výkon venkovní ochrany celého stroje.
Inteligentní ovládání:
Má automatickou detekci a diagnostiku provozních poruch, nedochází ke ztrátě polohy ventilu ve vypnutém stavu, automatickou korekci sledu fází a ochranu fází zablokování, ochranu proti přehřátí motoru a ochranu proti okamžitému zpětnému chodu, standardní konfigurační funkci a funkci otáčení.
Snímač polohy:
Použitý kodér má vysoké rozlišení měření a stabilní výkon. Přesné měření a kalibrace pracovní polohy otáčení výstupního hřídele. Dodržujte standardní ustanovení o odchylce opakování polohy menší nebo rovna ± 1 stupni.
Infračervené dálkové ovládání:
slouží k nastavení pracovních parametrů produktu a provozu na místě a dotazu na poruchové signály.
Magnetický přepínač:
používá se pro konverzi na místě a dálkové ovládání, ovládání dveřního spínače, nastavení parametrů a další operace. Jedná se o nepronikající mechanickou strukturu Hallova prvku ve spouštěcím stroji magnetické linie.
Speciální motor:
Vyhovuje příslušným národním předpisům, je vhodný pro zátěžové charakteristiky ventilu, má stabilní elektromagnetické parametry a má vestavěné prvky regulace teploty, které mohou realizovat různé požadavky na ovládání celého stroje.
Momentový mechanismus:
Řízení točivého momentu je stabilní a přesnost opakování je vyšší než standardní požadavky, což může plně splňovat řízení točivého momentu a ochranu proti přetížení ventilu. Splňuje standardní požadavky na odchylku opakování točivého momentu menší nebo rovnou 10 %.
LCD displej:
Rozhraní člověk-stroj produktu využívá LCD displej, který má vlastnosti vysokého rozlišení, vysokého jasu, vysokého kontrastu a vysoké spolehlivosti. Může zobrazovat nabídky a sledovat informace, jako je poloha zdvihu a stav točivého momentu v reálném čase. Může přijímat pokyny z infračerveného dálkového ovladače.
Hlavní řídící jednotka:
Skládá se z komponent, jako je mikroprocesor a ultra velký integrovaný obvod, s vynikajícím designem a výrobním procesem a je hardwarem pro realizaci různých řídicích funkcí produktu.
Dvojice mechanické převodovky:
Konstrukce je jednoduchá a spolehlivá, účinnost přenosu je vysoká a hluk je nízký. Přesnost obrábění šneku z legované konstrukční oceli a šnekového kola z měděné slitiny je vysoká, proces tepelného zpracování je pokročilý a nosnost a životnost splňují standardní požadavky
Výstupní hřídel:
Přijímá formu drážkového spoje, což značně usnadňuje ladění ventilu.
Ruční/elektrické přepínání a ruční mechanismus:
Poloautomatická elektrická priorita, stabilní a spolehlivý výkon.
Těsnicí konstrukce a svorkovnice:
Elektroinstalační dutina produktu má dvojitou těsnící strukturu, která může zajistit utěsnění elektrické řídicí dutiny během zapojení na místě. Svorkovnice má přiměřenou konstrukci, má dostatečné svorkovnice a má dostatek prostoru pro kabeláž uvnitř dutiny pro kabeláž, což je vhodné pro operace kabeláže na místě.
Hlavní technické údaje
Napájení: C380V ± 10%, 50HZ (speciální napětí je nutné vyžádat při objednávce) AC220V, 50Hz, jednofázový Řídicí signál:
Pasivní kontakt, šířka pulzu Větší nebo rovna 100 ms; signál dálkového ovládání polohy 4-20mA (Ri menší nebo rovno 250 Ω)
Výstupní signál: signál polohy ventilu 4-20mA (Ro＜ 600Q);
Stav pasivního kontaktního signálu 220VAC/0,5A, 24VDC/3A
Okolní teplota: 20"C~+70C;
Okolní vlhkost: ＜90 %; žádný korozivní plyn
Rukojeť dálkového ovládání: efektivní vzdálenost ＜2 m; dvě baterie AAA 1,5V (7#).
Základní konfigurace: včetně místního a vzdáleného řízení množství spínačů, pozice ventilu 4-20výstup v mA, 4-20modul dálkového řízení polohy v mA, 1 monitorovací zařízení, 8 konfigurovatelných stavových relé.
Rozšířená konfigurace: fieldbus (profibus DP) (Modbus) (deiceNet) atd.
Ochranná funkce
Automatická korekce sledu fází
Pomocí technologie synchronního sledování sledu fází automaticky identifikuje sled fází napájecího zdroje střídavého proudu a nastaví pohon tak, aby fungoval se správným řídicím příkazem, čímž účinně zabraňuje poškození ventilu způsobenému nesprávným připojením napájení.
Okamžitá ochrana proti převrácení
Je použita technologie řízení okamžitého zpoždění reverzace. Když akční člen během provozu obdrží řídicí signál zpětného chodu, logika okamžitého zpětného chodu automaticky zpozdí akci, aby se zabránilo poškození mechanického převodového mechanismu nárazovým zatížením. Automatická ochrana proti odblokování ventilu optimalizuje proces provozních dat servomotoru. Když je ve fázi vytvořena první akce překročení krouticího momentu, inteligentní elektrický pohon poskytuje příležitost automaticky odstranit zablokování ventilu, což může snížit počet poruchových alarmů pohonu při překročení krouticího momentu a snížit pracovní zátěž uživatele při údržbě na místě.
Inteligentní bezpečnostní ochranná funkce motoru
Ochrana před ztrátou fáze:
Systém monitorování ztráty fáze nepřetržitě monitoruje pracovní zdroj napájení. Když funkční napájecí zdroj ztratí fázi, systém sledování ztráty fáze zastaví motor v dalším běhu a vydá lokálně i vzdáleně alarm.
Ochrana proti přehřátí
V cívce motoru je implantován snímač tepelné ochrany, který detekuje změny teploty v reálném čase. Když je teplota přehřátá, motor se zastaví a automaticky se obnoví, když se teplota vrátí k normálu.
Nadproudová ochrana:
Když je elektrický servomotor v normálním provozu, pokud má motor z nějakého důvodu nadproud, řídicí detekční jednotka zastaví motor v dalším běhu.
Ochrana proti přetížení
Elektrický pohon chrání regulační ventil během provozu. Když se ventil zasekne (akce překročení krouticího momentu), řídicí detekční jednotka automaticky odpojí řídicí obvod, zastaví další běh motoru a spustí alarm na místě i na dálku.
