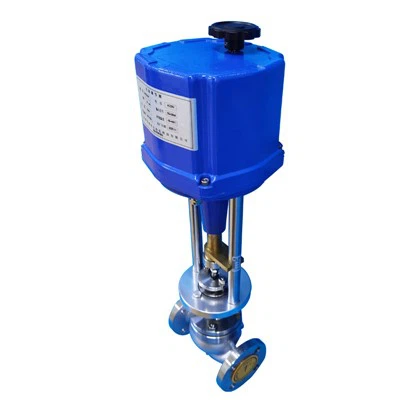

A+Z250K/F Modulovaný lineární elektrický pohon

Lineární otočný elektrický pohon řady A+Z

Lineární otočný pohon vydává sílu push-pull a lineární posuv. Používá se hlavně pro jedno a dvousedlové regulační ventily, objímkové ventily atd.

Stručný úvod

Lineární otočné zařízení pracuje s různými typy víceotáčkových pohonů a vytváří lineárně otočný elektrický pohon pro různé aplikace,

jako ST6+VE50S, T14+VE200S. atd.

Podrobnosti naleznete na dalších stránkách. Při výběru parametrů pro elektrické pohony se řiďte následujícím vzorcem:

Kroutící moment pohonu=provozní tah x moment/tah

Cykly plného zdvihu=Max. zdvih x cyklus/zdvih

Provozní doba=60x cyklů/rychlost pohonu (ot./min)

Funkce diverzity

1. Ochrana proti překročení krouticího momentu: Pohon má měřicí mechanismus ochrany proti překroucení, který může přesně měřit působící sílu ventilu. Když působící moment překročí rozsah, překročí momentový spínač a řídicí obvod zastaví činnost směru a vydá signál. Když se motor zastaví, ventil a pohon budou chráněny.

2. Ochrana motoru proti přehřátí: Uvnitř motoru je tepelné relé a motor automaticky přeruší napájení, když se motor abnormálně přehřeje.

3. Elektrická ochrana: Všechny vstupní a výstupní kanály jsou opticky izolované.

4. Limitní ochrana: Poloha ventilu je detekována přesným potenciometrem a na mechanismu jsou instalovány čtyři nezávisle nastavitelné vačky pro ovládání horní a dolní koncové polohy pohonu.

5. Ochrana vypnutého signálu: Regulační akční člen má obvod detekce signálu. Pokud je vstup nebo výstup odpojen, může si akční člen zachovat původní chuť a běžet do plně zavřené nebo plně otevřené nouzové polohy.

6. Ochrana proti vypnutí: Pohon SE je mechanicky samosvorný a pohon se zastaví na místě v případě výpadku napájení.

7. Ruční ovládání: Ruční kolo: Hnací ruční kolo poskytuje nouzové ruční ovládání v případě výpadku napájení nebo poruchy pohonu.

8. Funkce elektrického brzdění: Modulační pohon má funkci elektrického brzdění, aby se zabránilo nárazu na ventil při příliš velké setrvačnosti motoru a zlepšila se přesnost ovládání.

9. Motor s nízkou setrvačností s vysokým momentem: Používají se jednofázové nebo třífázové plně uzavřené indukční motory s kotvou nakrátko s vysokým rozběhovým momentem, nízkou rotační setrvačností a malým rozběhovým proudem.

10. Indikátor polohy: Poloha indikuje, že výstupní proud je 4~20mADC. Výstupní impedance Menší nebo rovna 75Ω, výstup konstantního proudu.

Hlavní technické parametry

1. Výstupní signál: 4~20mA Impedance 250Ω, výstupní signál:4~20mA Impedance Menší nebo rovna 750Ω

2. Mrtvá oblast (citlivost): 0.3~3% plynule nastavitelná.

3. Základní chyba: -+1%:-+1.5%

4. Rozdíl návratnosti: menší nebo roven -+1 %

5. Charakteristiky tlumení: žádné výkyvy (swing s nulovým cyklem)

6. Napájení: jednofázové;220V (230V)~-+10% 50HZ

třífázové 380V(440V)~-+10% 50HZ

7. Stupeň ochrany: IP67

8. Teplota prostředí: -20 stupňů ~70 stupňů

9. Vlhkost prostředí: Méně než nebo rovna 95 %

10. Frekvence akcí: 600krát za hodinu, 50% pracovní systém

Prezentace produktu

Specifikace modelu

Kvalifikace společnosti
