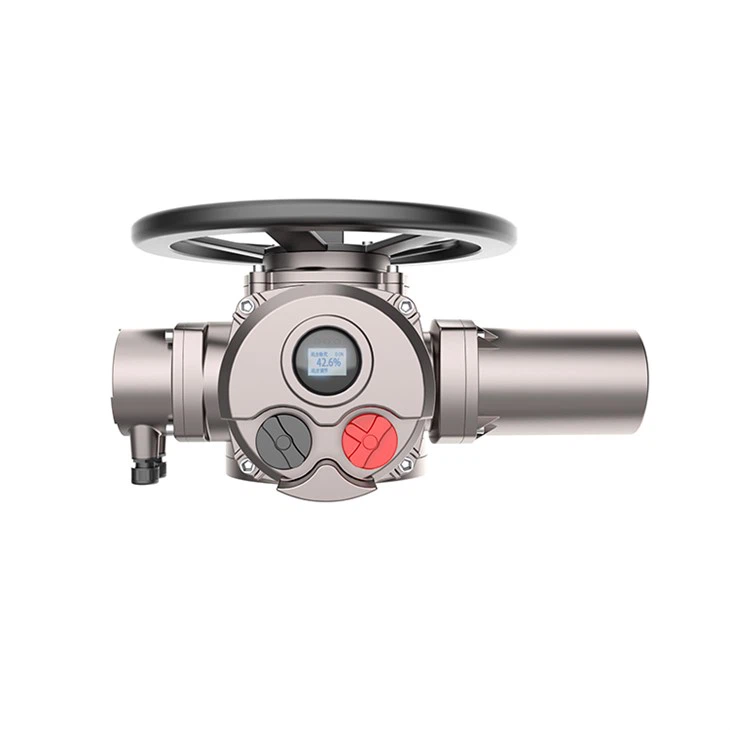

Elektrický pohon
LCD obrazovka zobrazuje otevření ventilu v reálném čase a zobrazuje informace o alarmu v reálném čase podle pracovní situace. Vysoce svítivá LED trubice vyzařující světlo indikuje koncovou polohu spínače ventilu.
Signál dálkového spínače lze ovládat (dálkové ovládání analogového signálu je volitelné) a místní ovládací knoflík může nastavit polohu ventilu na místě. Funkce místního knoflíku přenáší signál prostřednictvím magnetické indukce. Protože zde není průchozí hřídel, je zaručena úroveň ochrany IP68.
Reléový kontaktový výstup se používá k indikaci mezní hodnoty spínače a poruchového alarmu ventilu. Všechny kontakty mají více výstupních funkcí a mohou být nastaveny uživatelem. (Volitelný 4-20výstup proudu v mA odráží otevření ventilu)
Nastavení pracovních parametrů a nastavení limitu spínače lze dokončit pomocí ovládacího knoflíku bez otevření elektrického krytu, takže prach, vlhkost a jiné škodlivé látky v prostředí nemohou vniknout do vnitřku servomotoru, což výrazně zlepšuje spolehlivost elektrického ovládání část.
Bohatá funkce dialogu člověk-stroj, elektrická ovládací část využívá nový čip SOC, který snižuje použití elektronických součástek a složitých elektronických obvodů. Přijímá vícevrstvou desku plošných spojů, vybírá komponenty světových značek, vysoce kvalitní technologii automatických záplat, má vyšší stabilitu a elektromagnetickou kompatibilitu.
Vstup digitálního signálu a výstup stavového kontaktu jsou zcela izolovány od hlavní řídicí desky a odolnost proti rušení je extrémně silná.
Sériový elektrický pohon (spínací typ) využívá magnetický indukční Hallův senzor; elektrický pohon (nastavovací typ) může být vybaven snímačem absolutního úhlu a snímač využívá bezdotykové měření a má ultra nízkou spotřebu energie. Má extrémně vysokou přesnost měření a dlouhou životnost.
Kromě standardní pevné kabeláže lze rozšířit i řídicí karty sběrnice MODBUS.
Jednofázový nebo třífázový plně uzavřený indukční motor s kotvou nakrátko konfigurovaný podle požadavků na napájení má velký rozběhový moment, malou setrvačnost a pohodlné a rychlé zapojení. A má funkci ochrany proti přehřátí. K ovládání startu a zastavení motoru použijte AC stykač nebo polovodičové relé.
Ochrana točivého momentu využívá vysoce citlivý mikrospínač. Zajistěte bezpečný provoz ventilů a pohonů.
Způsob zapojení pohonu využívá dvojitě utěsněnou slunečnicovou elektroinstalační desku. S použitím nevýbušných boxů je vhodný pro práci v nebezpečných pracovních prostředích jako jsou prostory 1 a 2 výbušných směsí IIA a IIB.
Plášť a krabice z hliníkové slitiny mají po povrchové úpravě fosfátování silnou antikorozní schopnost. Na statickém uložení je těsnění O-kroužkem a krabice s těsněním skeletu na dynamickém uložení může dosáhnout úrovně ochrany IP68. Volitelný nevýbušný box Je vhodný pro práci v nebezpečných pracovních prostředích jako jsou prostory 1 a 2 výbušných směsí IIA a IIB.
Přesný šnekový redukční mechanismus s malou vůlí, vysokou účinností, nízkou hlučností a dlouhou životností. Samosvornost šnekového kola a šneku zabraňuje zpětnému otáčení pohonu při přerušení napájení nebo signálu.
Inovativní design manuálního/elektrického automatického spínacího mechanismu, ruční ovládání je realizováno zatažením za uvolňovací rukojeť spojky, jakmile motor obdrží elektrický signál ke spuštění, spojka se může automaticky resetovat a pohon se vrátí do automatického stavu.
Velikostní provedení ručního kola zajišťuje bezpečnost a úsporu práce při ručním ovládání.
Seznam položek kontroly elektrického pohonu
