Víceotáčkový elektrický pohon má dobrý těsnící výkon
Elektrické šoupátko se skládá z elektrického pohonu a tělesa šoupátka. Tlak napájecího zdroje se používá k ovládání posuvné desky, aby se pohybovala nahoru a dolů v přímé linii pro připojení nebo uzavření tekutého média v potrubí.
Přehled
Elektrický pohon využívá kompozitní strukturu v konstrukčním návrhu a promyšlenější úvahy se provádějí při zobecňování, standardizaci a serializaci dílů, takže produkt se skládá ze strojů, motorů a řídicích obvodů do různých sérií a specifikací. . Uživatelé mohou Počet náhradních dílů potřebných pro použití a údržbu je výrazně snížen. Základna reduktoru produktu je vyrobena z vysoce pevné hliníkové slitiny. Konstrukce mechanické konstrukce je jednoduchá a kompaktní, s vysokou spolehlivostí, malými rozměry a nízkou hmotností; více konektorů lze instalovat v libovolné poloze a v libovolném směru.
Typy elektrických pohonů
Specifikace a vlastnosti
1. Napětí zdroje: 380V50HZ Ovládací napětí: 220V50HZ
2. Vstupní řídicí signál: 4~20 mA DC Ri=250Ω
3. Výstupní signál polohy ventilu: 4~20 mA DC RLmax=300Ω
4. Pohon a ovládací skříňka jsou sestaveny samostatně, aby se přizpůsobil vlivu příliš vysoké okolní teploty.
5. Požadavek na režim ovládání: automatická modulace pro zastavení na svorce 34 stupňů a alarm. Pokud je nutné modulovat pro koncovou polohu, může být násilně spuštěn do koncové polohy, aby byla zaručena bezpečnost zařízení.
6. teplota prostředí: 10~55 stupňů Celsia
7. Vlhkost: 85 % nebo méně, v okolním vzduchu neexistují žádné korozivní vlastnosti
8. Třída ochrany: IP65 IP67
Vnitřní detaily
Displej z tekutých krystalů rozhraní člověk-stroj. Elektrický pohon řady FRYSD využívá LCD displej s tekutými krystaly s podsvícením, který zobrazuje polohu ventilu, krouticí moment a funkční stav pohonu v čínštině nebo angličtině, čísla, grafiku atd., a zobrazuje se pomocí LED indikátorů Plně otevřené a plně uzavřené polohy ventilu stále mají silnou propustnost i v drsném prostředí, což umožňuje uživatelům vidět stav pohonu na první pohled.
Provozní jednotka na místě. Magnetický otočný přepínač na místě může přepínat mezi stavy místního a dálkového ovládání, když je zcela izolován od elektrické skříně, a snadno ovládat a nastavovat akční člen.
Funkce ochrany proti přetížení. Pohon je vybaven měřením točivého momentu, roli krouticího momentu lze přesně změřit ventil, když větší než nastavený rozsah, umístěný v momentovém spínači, vyšle signál do řídicího obvodu, obvod má paměťovou funkci, uzamkne chod pohonu ve směru výstupní signál, motor se zastaví, aby se chránil pohon a motor ventilu a pohonu. Po odstranění mechanické poruchy krouticího momentu se pohon vypne nebo se signál okamžitě vrátí do normálního provozu.
Při použití rozumné integrované kompresní technologie se výkonná funkce integrace systému plně odráží v široké škále funkcí produktu a je použito méně elektronických součástek a složitých elektronických spojení, aby se zajistilo, že elektrický pohon má vysoký stupeň spolehlivosti elektronického ovládání.

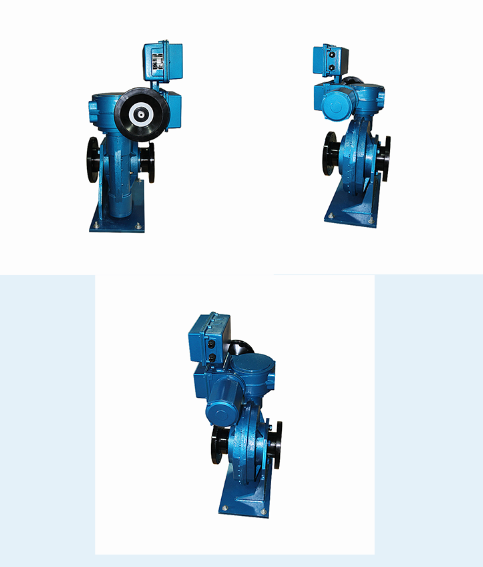

Zobrazení produktu
