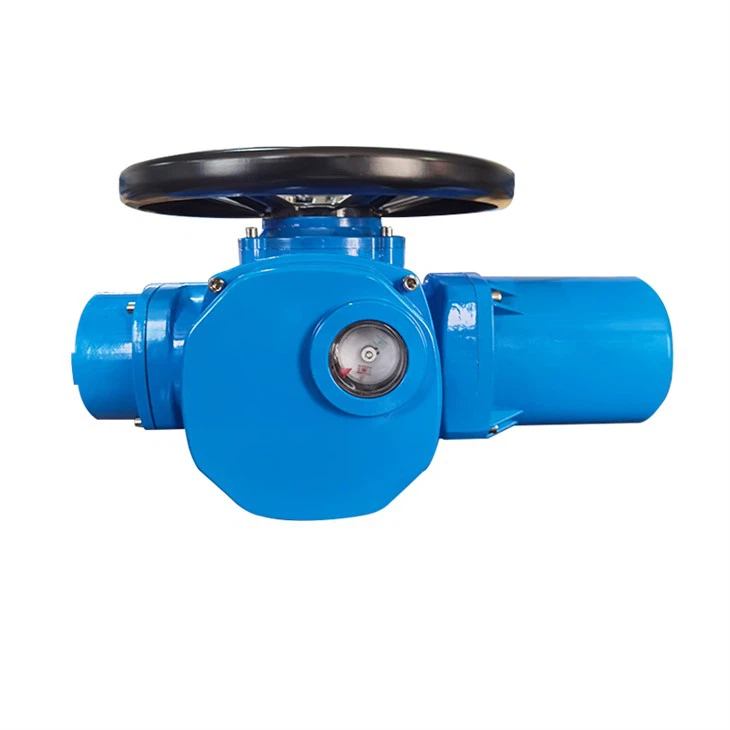

Elektrický pohon ventilů DZW
Víceotáčkový elektrický pohon ventilů je pohonné zařízení pro ventily pro realizaci otevírání, zavírání nebo modulační ovládání. Je vhodný pro šoupátka, kulové ventily, membránové ventily, plunžrové ventily, škrticí ventily, vodní šoupátka atd. Lze jej použít pro ventily se stoupacím vřetenem a ventily se skrytým vřetenem.
Tato řada elektrických zařízení se vyznačuje kompletními funkcemi, spolehlivým výkonem, malými rozměry, nízkou hmotností a pohodlným používáním a údržbou. Na ventilu lze implementovat dálkové ovládání, centralizované ovládání a automatické ovládání. Široce se používá v elektroenergetice, metalurgii, ropě, chemickém průmyslu, výrobě papíru, čištění odpadních vod a dalších průmyslových odvětvích.
Výkon tohoto produktu odpovídá ustanovením JB/T8528-1997 „Technické podmínky pro běžný elektrický pohon ventilů“. Výkon nevýbušného typu je v souladu s normou GB3836.1-2000 "Elektrické zařízení pro prostředí s výbušným plynem, část 1: Obecné požadavky", GB3836.2-2000 "Elektrické zařízení pro prostředí s výbušným plynem, část 2: Typ odolný proti ohni "d"" a ustanovení JB/T8529-1997 "Technické podmínky pro nevýbušný elektrický pohon ventilů "d".
Víceotáčkové servomotory jsou klasifikovány podle typů ochrany: venkovní typ a nevýbušný typ;
Podle režimu ovládání: existuje inteligentní typ zapnuto-vypnuto a inteligentní modulační typ;
Podle typu připojení: existuje typ točivého momentu, typ elektrárny a typ tahu.
technické parametry
Napájení: konvenční, třífázové 380V (50Hz) speciální,
třífázové 660V, 415V (50Hz, 60Hz)
Jednofázové 220V, 110V (50Hz, 60Hz)
Pracovní prostředí:
Okolní teplota: -20~+60 stupňů (zvláštní objednávka -40~+80 stupňů)
Relativní vlhkost:<95% (at 25C)
Typ ochrany, venkovní typ se používá v místech bez hořlavých, výbušných a nekorozivních médií. Mezi produkty odolné proti výbuchu patří dl a dIBT4. dI je vhodný pro nevýrubové poruby v uhelných dolech a dIBT4 se používá v továrnách a je vhodný pro výbušné směsi plynů, jejichž prostředí je skupina IIA a IIB T1~T4. Stupeň ochrany: IP55 (zvláštní objednávka IP65, IP67)
Pracovní cyklus: krátký čas 10 minut (zvláštní objednávka 30 minut).
Kompilace modelu
Modelky
Ruční elektrický mechanismus
Manuálně-elektrický spínací mechanismus je poloautomatické spínání, při ručním přepínání je třeba zatáhnout za rukojeť a automaticky se spustí, když se manuální stav změní na elektrický. Skládá se z rukojeti, spínacího dílu, svislé tyče, spojky, tlačné pružiny atd. Je-li vyžadováno ovládání ručním kolem, zatlačte rukojeť do ručního směru a spínací prvek zvedne spojku a stlačí tlačnou pružinu . Když je rukojeť zatlačena do určité polohy, spojka se odpojí od šnekového kola a spojí se s ručním kolem. Svislá tyč zároveň stojí vzpřímeně na čelní straně šnekového kola působením torzní pružiny a podpírá spojku před pádem. Po dokončení přepínání lze rukojeť uvolnit a k ovládání použít ruční kolo. . Když je vyžadován elektrický provoz, motor pohání šnekové kolo, aby se otáčilo, a svislá tyč podepřená na čelní straně šnekového kola spadne dolů. Působením přítlačné pružiny se spojka rychle přesune do směru šnekového kola, zabere se šnekovým kolem a zároveň se odpojí od ručního kola, čímž se automaticky realizuje ruční ovládání. přechod do elektrického stavu.
Aplikace
Víceotáčkové elektrické servopohony řady Z jsou vhodné pro otevírání a zavírání částí ventilů s lineárním pohybem, jako jsou šoupátka, kulové ventily, membránové ventily, šoupátka, vodní ventil atd. Pro otevírání, zavírání nebo regulaci ventilu. Je dosaženo ventilu dálkového ovládání, základního ovládání pohonu a automatického ovládání. Mají plnohodnotný, spolehlivý výkon, pokročilé řídicí systémy, malé rozměry, nízkou hmotnost, snadné použití a údržbu. Široce se používá v elektroenergetice, metalurgii, ropě, chemii, papíru, odsíření a odstraňování prachu, čištění odpadních vod a dalších průmyslových odvětvích. Víceotáčkové elektrické pohony jsou: venkovní typ, nevýbušný, celkový modulační typ, celkový typ výbuchu, celkový typ modulace výbuchu. Podle typu připojení se také dělí na točivý moment a tah.
