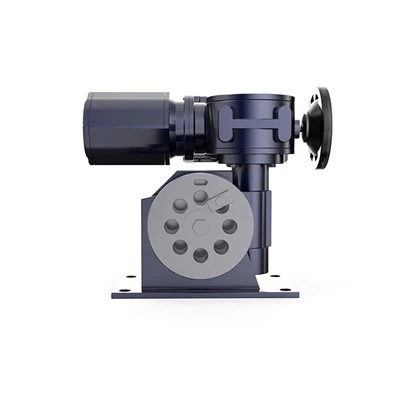

Popis pohonu

product-289-412

Elektrické pohony řady SD jsou vyráběny naší společností a hlavní komponenty jsou dováženy. Elektrický pohon řady SD je terminálové řídicí zařízení systému měření a regulace průmyslových procesů. Dokáže převést řídicí signál (analogový signál nebo přerušovaný signál) systému na výstup posunutí (úhlové posunutí, víceotáčkové posunutí nebo lineární posunutí) výstupní části. Točivý moment nebo síla slouží k ovládání polohy uzavíracího kusu ve ventilu nebo jiných nastavovacích mechanismech tak, aby ovládané médium pracovalo podle stavu určeného systémem.

product-348-357

Interní detaily

product-588-460

Při použití rozumné integrované kompresní technologie se výkonná funkce integrace systému plně odráží v široké škále funkcí produktu a je použito méně elektronických součástek a složitých elektronických spojení, aby se zajistilo, že elektrický pohon má vysoký stupeň spolehlivosti elektronického ovládání.

Výstupní hřídel elektrického pohonu řady FRYSD má drážkový design a polohu výstupního ramene lze libovolně nastavit podle stupně otevření a zavření a polohy ventilu, což je vhodné pro provoz.

Pohon je vybaven ručním kolem, takže při výpadku napájení lze ručním kolem ovládat otevírání a zavírání. Je-li požadováno, aby ruční kolo fungovalo, lze ruční kolo otočit ve směru osy ručního kola. Činnost je dokončena ručním kolem automatická spojka, ruční kolo se neotáčí, když je elektrické.

Vlastnosti struktury

product-579-266

Diskrétní proporcionální nastavovací elektrický pohon se ve skutečnosti skládá ze dvou částí: dálkového ovládání a nezávisle instalovaného polohového lokátoru GAMX-20.

Lokátor polohy GAMX-2000 integrovaného proporcionálního nastavovacího elektrického pohonu je instalován na silové části pohonu tak, aby tvořil celek.

Elektrický servomotor dálkového ovládání je ovládán signálem spínače (relé) pro ovládání posuvu výstupní části a výstupní část se po resetu spínače zastaví.

Princip elektrického pohonu typu zapnuto-vypnuto (dvoupolohový) je v zásadě stejný jako u dálkového ovládání, protože typ vypínače (dvoupolohový)

Technická data

Specifikace modelu	Hodnocené Točivý moment (Nm)	Maximální točivý moment (Nm)	Výstupní otáčky R/min	Velikost příruby ISO	JB2920 Velikost příruby	Velikost drápového spojení	Výkon motoru Kw	Otáčky motoru Ot./min	Startovací proud A	Jmenovitý proud A	Maximální povolený tah KN	Maximálně přes průměr stonku milimetr
ZA6-12	60	80	12	F10/F07	I	Y04	065	1400	0.4	0.3	10	Φ28
ZA6-18	60	80	18		I	Y04	0.65	1400	0.4	0.3		Φ28
ZA10-12	100	130	12		II	Y06	0.1	1400	0.55	0.4		Φ30
ZA10-18	100	130	18		II		0.1	1400	0.55	0.4
ZA15-12	150	200	12	F10/F12	II		0.16	1400	0.7	0.5	20
ZA15-15			15				0.16	1400	0.7	0.5
ZA15-24			24				0.25	1400	1.2	1
ZA20-12	200	260	12	F12/F14	III	Y08	0.16	1400	0.7	0.5	25	Φ42
ZA20-15			15				0.25	1400	1.2	1
ZA20-24			24				0.4	1400	1.5	1.2
ZA30-15	300	400	12	F14/F16	III	Y08	0.25	1400	1.2	1	40
ZA30-15			15				0.4	1400	1.5	1.2
ZA30-24			24				0.65	1400	1.7	1.4
ZB30-14	300	400	14				0.25	1400	1.2	1
ZB30-20	300	400	20				0.25	1400	1.2	1
ZB45-14	450	600	14	F14/F16	IV	Y12	0.4	1400	1.5	1.2	75	Φ50
ZB45-20	450	600	20				0.4	1400	1.5	1.2
ZB60-14	600	800	14				0.65	1400	1.7	1.4
ZB60-20	600	800	20				0.65	1400	1.7	1.4
ZC90-14	900	1200	14	F16/F20	IV V	Y15	0.8	1400	1.8	1.5	100	Φ62
ZC90-20	900	1200	20	F16/F20	IV V	Y15	0.8	1400	1.8	1.5	100	Φ62
ZC120-14	1200	1600	14	F20	V	Y20	0.8	1400	1.8	1.5	100	Φ62
ZC120-20	1200	1600	20	F20	V	Y20	1.1	1400	1.9	1.6	100	Φ62
ZD180-12	1800	2400	14	F25	VII	Y22	1.1	1400	1.9	1.6	200	Φ72
ZD180-20	1800	2400	20	F25	VII	Y22	1.5	1400	0.55	0.4	200	Φ72
ZD250-12	2500	3200	14	F25	VII	Y22	1.5	1400	0.55	0.4	400	Φ85
ZD250-20	2500	3200	20	F25	VII	Y22	2.2	1400	2.8	2.2	400	Φ85

Vlastnosti struktury

1.Vstupní signál: 4-20mA; 1-5VDC; 0-10mA; 0. 5-2.5VDC;24V pulzní a úrovňové signály.

2.Vstupní kanál: 2 impedance: 250Ω

3. Limit základní chyby: 1 %,士2. 5 %

4. Rozdíl vráceného zboží: menší nebo roven 1,5 %

5. Mrtvá oblast:0.5~3% plynule nastavitelná

6. Charakteristiky tlumení: Menší nebo rovno 1,5 polovičnímu cyklu

7. Úroveň ochrany: IP65 (volitelné)

8. Nevýbušná: Značka nevýbušnosti: ExdII C T4

Vstupní i výstupní kanály jsou opticky izolované

9. Teplota prostředí: -25 stupňů ~ +70 stupňů Vlhkost prostředí: < 95 %

10. Napájení:220,240,380,400,415,440,500(±10%) /50Hz

220,230,240,380,460,480,(±10%)/60Hz

11. Vícestandardní pohon:

Pracovní systém S2 je 15 minut, rychlost trvání připojení je menší nebo rovna 30 %, počáteční frekvence je menší nebo rovna 600krát za hodinu

Míra trvání připojení pracovního systému S4 Menší nebo rovna 50 %, počáteční frekvence<1200times/hour

12. Insulation resistance:Between the power terminal and the chassis>50MΩ; between the input terminal and the chassis>50MΩ; between the power terminal and the input terminal>50MΩ

13. Izolační síla: 380VAC pro napájení, 2000V mezi napájecími svorkami a šasi, 50Hz;

Výhody

Služby zákazníkům

Výběr modelu

Výkon elektrických ventilů, elektrických zaplavovacích vrat a elektrických klapek závisí na správném výběru servomotoru z hlediska rychlosti otáčení a točivého momentu. Důležitým faktorem při výběru pohonu je také hospodárnost. FRY je připravena pomoci zákazníkům ve všech nezbytných procesech.

Napájení elektrického ventilu

FRY dodává pohony. Na přání zákazníka může FRY dodat také elektrické ventily, elektrická zaplavovací vrata a elektrické klapky s plnou zárukou kvality.

Dodávka náhradních dílů

Jak jednotlivé díly, tak i montážní díly součástí budou dodány včas.

Motorizace ručního ventilu / dodávky souvisejících instalačních dílů

Když zákazník motorizuje ruční ventily nebo instaluje pohon na místě, potřebuje různé instalační díly, jako jsou montážní příruby, stojany, páky, armatury atd. FRY je připravena pomoci zákazníkům získat správné související instalační díly od fáze návrhu až po fáze dodání.
