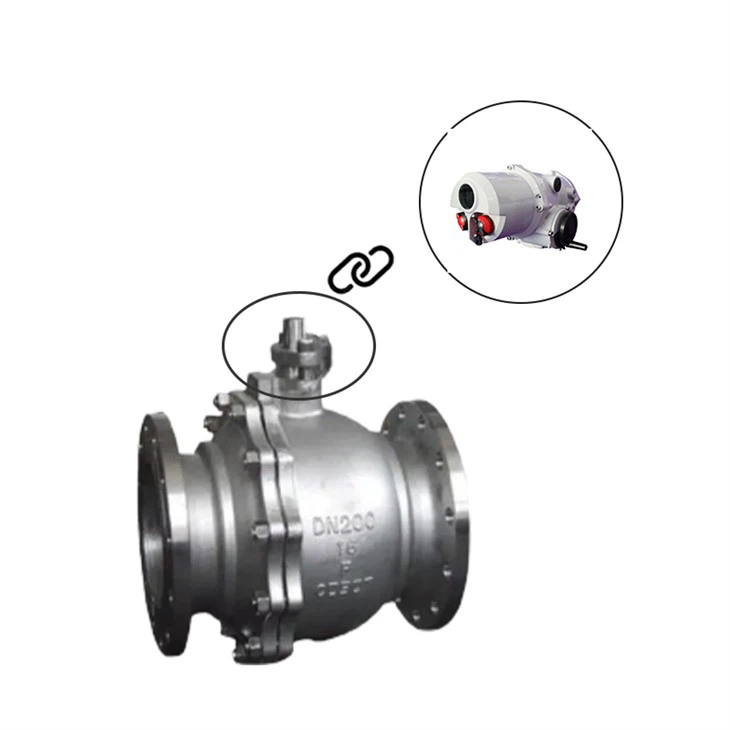

Elektrický kulový ventil WCB
Výhody
Korozivzdorný
Vyrobeno z nerezové oceli 304/316, kombinované s prvky niklu a chromu, odolné proti korozi;
Není snadné zrezivět
Vyrobeno z nerezové oceli 304/316, silná odolnost proti oxidaci a snadno nerezaví
Silná všestrannost
T-typ T/L-typ T, závity jsou běžné u běžných trubek, snadno se vyměňují a instalují;
Dobrý těsnící výkon
PTFE Těsnění sedla ventilu PTFE má dobrý těsnící výkon a teplotní odolnost až do 120 stupňů;
Vynikající vzhled
Přirozená barva nerezové oceli, vynikající struktura, vynikající a krásný vzhled.
Přehled
Kulový ventil se vyvinul z kohoutku. Jeho otevírací a uzavírací část je koule. Kulička se používá k otáčení o 90 stupňů kolem osy dříku ventilu pro otevírání a zavírání. Kulové kohouty se používají hlavně na potrubí k uzavření, distribuci a změně směru proudění média. Kulové kohouty navržené s otvory ve tvaru V mají také dobré funkce regulace průtoku. Kulový ventil má nejen jednoduchou konstrukci, ale také dobrý těsnicí výkon. Kromě toho má v určitém rozsahu jmenovitých velikostí malé rozměry, nízkou hmotnost, spotřebuje méně materiálu, má malou instalační velikost, má malý hnací moment, snadno se ovládá a lze jej snadno a rychle otevřít a zavřít. Je to jeden z typů ventilů, který se v posledních deseti letech rychle vyvíjel. . Zejména v průmyslově vyspělých zemích, jako jsou Spojené státy americké, Japonsko, Německo, Francie, Itálie, Španělsko a Spojené království, jsou kulové kohouty široce používány a používané druhy a množství se stále rozšiřují a směřují k vysokým teplotám, vysokým tlak, velký průměr, vysoké těsnění a dlouhodobé použití. Svou dlouhou životností, vynikajícím regulačním výkonem a multifunkčností v jednom ventilu, jeho spolehlivost a další výkonnostní ukazatele dosáhly vysoké úrovně a částečně nahradil šoupátka, kulové ventily a škrticí klapky. S technologickým pokrokem kulových kohoutů budou v dohledné krátké době více využívány, zejména v ropovodech a plynovodech, rafinérských krakovacích jednotkách a jaderném průmyslu. Kulové kohouty se navíc stanou jedním z předních typů ventilů v oblastech velkého a středního průměru, středního a nízkého tlaku v jiných průmyslových odvětvích. Výhody kulových kohoutů jsou:
1) Má nejnižší průtokový odpor (ve skutečnosti pouze ekvivalentní části kruhového potrubí stejné jmenovité velikosti).
2) Protože se během provozu (když není žádné mazivo) nezasekává, lze jej spolehlivě použít v korozivních médiích a kapalinách s nízkým bodem varu.
3) Úplného utěsnění lze dosáhnout ve větším rozsahu tlaku a teplot.
4) Lze dosáhnout rychlého otevírání a zavírání. Doba otevírání a zavírání některých struktur je pouze 0.05-0.1 s, aby bylo zajištěno, že je lze použít v automatizačním systému testovací stolice. Při rychlém otevření a zavření ventilu bude provoz bez nárazů.
5) Kulový uzávěr lze automaticky umístit do hraniční polohy.
Aplikace
Kontrola kvality produktu před opuštěním továrny
1. Každý den kontrolujte výrobky vyrobené na výrobní lince servomotorů, 100% kontrola. Nejprve otevřete kryt indikátoru a zkontrolujte, zda je kabeláž krásná, zda jsou koncové vačky ve směru otevírání a zavírání zcela zvednuté a zda poloha ukazatele odpovídá skutečné poloze pohonu. , zda jsou šrouby uvnitř dotaženy, zkontrolujte správnost zadního krytu a zkontrolujte, zda se na vzhledu servomotoru neodlupuje barva. Nečistoty, ruční klíč, vodotěsný konektor, ruční prachová zátka, průhledítko a průchodka průhledítka jsou nainstalovány. Poté, co je vše v pořádku, označte pomocí laserového značkovacího stroje výrobní číslo na zadní straně servomotoru. Číslo produktu by mělo obsahovat datum dne a nakonec uložit pěnu do skladu.
2. Kontrola kompletních sad ventilů: Poté, co operátor výrobní linky na instalaci ventilu dokončí ladění, předá výrobní zakázku inspektorovi kvality a inspektor kvality zkontroluje výrobní zakázku a produkty jeden po druhém (položky kontroly: ventil množství, průměr, materiál, způsob připojení Zda je tlak v souladu s výrobní zakázkou, zda napětí, typ ovládání, způsob připojení servomotoru, zda se jedná o nevýbušný výrobek a zda je v souladu s výrobou. objednávky, zda jsou dotaženy šrouby ventilu a servomotoru, zda nějaké nechybí)
3. Kontrola před balením: Zkontrolujte, zda množství produktu, model, napětí, způsob ovládání a náhradní díly odpovídají výrobní zakázce.
4. Kontrola produktů namátkové kontroly ve zpracovatelském centru: Jednou ráno a odpoledne každý den vezměte seznam položek kontroly do zpracovatelského centra a náhodně vyberte zpracovaný produkt z každého stroje. Najděte operátora zpracovatelského centra a požádejte ho, aby změřil jeden po druhém podle seznamu položek kontroly. a vést záznamy.
Plovoucí kulový ventil
Funkce
◆ Připojení pohonu odpovídá mezinárodnímu standardu ISO5211
◆ Konstrukce s plným otvorem a uzamykací zařízení
◆ Silná průtoková kapacita, malý průtokový odpor, obousměrné těsnění
◆ Konstrukce dříku ventilu proti vylétnutí, ohnivzdorná a antistatická konstrukce
Přehledová aplikace
◆Koule plovoucího kulového ventilu nemá nosnou hřídel a je držena sedlem ventilu v "plovoucím" stavu; je široce používán v ropném, chemickém, zemním plynu, elektrické energii, metalurgii a dalších průmyslových odvětvích pro odříznutí nebo malé množství úprav.
Technické parametry
◆Jmenovitý průměr: DN15~DN200 (1/2"~8")
◆Úroveň tlaku: PN16-PN100 (třída150~600)
◆Provozní teplota: -40C~450 stupňů
◆ Způsob připojení: příruba, závit, svařování
◆ Forma těsnění: měkké těsnění, kovové těsnění
Hlavní materiál
◆Tělo ventilu: uhlíková ocel, nerezová ocel, legovaná ocel, duplexní ocel atd.
◆Jádro ventilu: nerezová ocel, duplexní ocel atd.
◆ Sedlo ventilu; měkké těsnění; PTFE, R-PTFE, PPL, PEEK
◆ Nástřik kovového těsnění: STL, WC, Ni60, Cr3C2 atd.
Kulový kohout
Funkce
Ohnivzdorná konstrukce s antistatickým zařízením · Konstrukce s plným otvorem, vysoká průtoková kapacita a malý odpor průtoku · Dutina ventilu automaticky uvolňuje tlak a má dobrou bezpečnostní ochranu. · Na výběr různé konstrukční formy
Přehledová aplikace
Pevný kulový ventil má pevnou kulovou strukturu a po natlakování se nepohybuje: lze jej přizpůsobit situacím s vysokým tlakem a velkým průměrem a podle potřeby může používat strukturu s plným nebo redukovaným otvorem. Široce se používá v ropném, chemickém, zemním plynu, elektrické energii, metalurgii, potravinářství a dalších průmyslových odvětvích.
Technické parametry
Jmenovitý průměr: DN50~DN1200 (2"-48") Úroveň tlaku: PN16~PN420 (třída150~2500) Pracovní teplota:-40 stupeň ~450 stupňů Způsob připojení: příruba, svařování Forma těsnění: měkké těsnění , kovové těsnění
Hlavní materiál
Těleso ventilu: uhlíková ocel, nerezová ocel, legovaná ocel, duplexní ocel atd. Jádro ventilu: nerezová ocel, duplexní ocel atd. Sedlo ventilu: Měkké těsnění: PTFE, R-PTFE, PPL, PEEK Nástřik kovového těsnění: STL, WC , Ni60, Cr3C2 atd.
