Kovový těsnící kulový ventil
Kulový ventil z nerezové oceli
Kulové kohouty z nerezové oceli lze těsně uzavřít pouze otočením o 90 stupňů a malým kroutícím momentem. Zcela stejná dutina těla ventilu poskytuje malý odpor a přímou dráhu průtoku pro médium. Hlavní charakteristikou kulových kohoutů je jejich kompaktní konstrukce, snadná obsluha a údržba. Kulové ventily z nerezové oceli lze použít k řízení průtoku různých typů tekutin, jako je vzduch, voda, pára, různá korozivní média, bláto, ropné produkty, tekuté kovy a radioaktivní média. Těleso ventilu kulového ventilu může být integrální nebo modulární. Tento typ ventilu by měl být obecně instalován v potrubí vodorovně. Klasifikace nerezových kulových kohoutů: nerezové pneumatické kulové kohouty, nerezové elektrické kulové kohouty a nerezové ruční kulové kohouty. Materiál nerezových kulových kohoutů se dělí na 304 316 nerezové kulové kohouty.
Aplikace E Elektrický Kulový Ventil
Elektrické kulové kohouty nevyžadují ruční ovládání, ale ovládají se inteligentně. Ve výrobním procesu určují všechny faktory prostředí a místo. Elektrické kulové kohouty používané ve vysokotlakém, vysokoteplotním, nízkotlakém a nízkoteplotním prostředí se liší. Je třeba poznamenat následující body:
Pro nízkou teplotu a nízký tlak materiál nevyžaduje výrazné úpravy.
Za podmínek vysokého tlaku a vysoké teploty by měly být elektrické kulové ventily vyrobeny z materiálů odolných vůči vysoké teplotě a vysokému tlaku, jako je nerezová ocel a slitina, které vydrží vysoký tlak a vysokou teplotu.
Vnitřní součásti elektrického kulového ventilu je třeba vyměnit, aby se snížilo poškození jádra ventilu a zároveň se usnadnil průtok média a zabránilo se koksování a zablokování elektrického kulového ventilu.
Když je elektrický kulový ventil otevřen, mohou být instalována některá zařízení, která zabraňují vibracím, aby se zabránilo poškození vnitřní struktury jádra elektrického kulového ventilu během otevírání.
Charakteristika
1. Z hlediska materiálu Elektrické kovové kulové kohouty s kovovým těsněním používají kovová sedla ventilů, většinou vyrobená z nerezové oceli a tvrdé slitiny, s vysokou přesností zpracování a požadavky na technologii procesu. Mají širokou škálu aplikací a lze je použít v podmínkách normální teploty, nízké teploty, vysoké teploty a vysokého tlaku.
2. Z hlediska konstrukčního mechanismu Elektrické kovové kulové kohouty jsou odolné vůči vysokým teplotám, opotřebení a mají dobré mechanické vlastnosti. Nevýhodou je, že těsnicí výkon tohoto typu těsnění je špatný. (Pro média, která obecně obsahují pevné částice nebo mají opotřebení, stejně jako média s teplotami nad 250 stupňů, se doporučuje používat kovové utěsněné kulové ventily.)
3. Z hlediska úrovně netěsnosti ventilu Kovově utěsněné ventily: obecně třída V, až třída VI.
Instalace a údržba elektrických kulových kohoutů
1. Když je elektrický kulový ventil zavřený, uvnitř těla ventilu je stále stlačená kapalina;
2. Před údržbou uvolněte tlak v potrubí a udržujte ventil v otevřené poloze; odpojte napájení nebo zdroj vzduchu; odpojte pohon od držáku;
3. Před provedením demontáže a demontáže je nutné potvrdit, že tlak v přívodním a výstupním potrubí elektrického kulového kohoutu byl uvolněn;
4. Při demontáži a zpětné montáži je třeba dbát na to, aby nedošlo k poškození těsnících ploch dílů, zejména nekovových dílů. Při demontáži O-kroužku by měly být použity speciální nástroje;
5. Při montáži musí být šrouby na přírubě utahovány symetricky, postupně a rovnoměrně;
6. Čisticí prostředek by měl být kompatibilní s pryžovými díly, plastovými díly, kovovými díly a pracovními médii (jako je plyn) v kulovém ventilu. Je-li pracovním médiem plyn, lze k čištění kovových částí použít benzín (GB{1}}). Nekovové části čistěte čistou vodou nebo alkoholem;
7. Rozložené jednotlivé části lze očistit máčením. Kovové části, které mají ještě nerozložené nekovové části, lze vydrhnout čistým jemným hedvábným hadříkem namočeným v čisticím prostředku (aby se zabránilo vypadávání vláken a přilnutí k součástem). Během čištění musí být odstraněna veškerá mastnota, nečistoty, lepidlo, prach atd. ulpívající na povrchu stěny;
8. Nekovové části by měly být vyjmuty z čisticího prostředku ihned po čištění a neměly by být delší dobu namáčeny;
9. Po úklidu je nutné před montáží počkat, než se čistící prostředek na omývané stěně odpaří (lze otřít hedvábným hadříkem nenamočeným v čistícím prostředku), ale nesmí se nechávat dlouho stranou čas, jinak zreziví a bude kontaminován prachem;
10. Nové díly je také potřeba před montáží vyčistit;
11. K mazání použijte mazivo. Mazivo by mělo být kompatibilní s kovovými materiály kulových ventilů, pryžovými díly, plastovými díly a pracovními médii. Pokud je pracovním médiem plyn, lze použít speciální mazivo 221. Naneste tenkou vrstvu maziva na povrch drážky pro instalaci těsnění, naneste tenkou vrstvu maziva na pryžové těsnění a naneste tenkou vrstvu maziva na těsnicí plochu a třecí plochu dříku ventilu;
12. Během montáže by nemělo být dovoleno, aby kovové třísky, vlákna, mastnota (kromě těch, která jsou specifikována pro použití), prach a jiné nečistoty, cizí látky atd. kontaminovaly, přilnuly nebo zůstaly na povrchu součásti nebo aby se dostaly do vnitřní dutina.
Pracovní Princip Kulových Ventilů
Otevírací a uzavírací část kulového kohoutu je koule s kruhovým kanálem, která se otáčí kolem osy kolmé na kanál. Koule se otáčí s dříkem ventilu, aby bylo dosaženo účelu otevření a uzavření kanálu. Kulové kohouty lze těsně uzavřít pouze otočením o 90 stupňů a malým kroutícím momentem. Podle pracovních podmínek lze sestavit různá hnací zařízení tak, aby vytvořila různé kulové ventily s různými způsoby ovládání, jako jsou elektrické kulové ventily, pneumatické kulové ventily, hydraulické kulové ventily atd. Když se kulový ventil otáčí o 90 stupňů, oba vstupy a výstup by měl být kulový, čímž dojde k uzavření ventilu a přerušení průtoku média. Otevírací a uzavírací část (koule) je ventil poháněný dříkem ventilu a otáčí se kolem osy kulového ventilu. Může být také použit pro regulaci a řízení kapalin, mezi nimiž má tvrdě utěsněný kulový ventil ve tvaru V silnou smykovou sílu mezi jádrem ve tvaru V a kovovým sedlem ventilu svařeným tvrdou slitinou, zvláště vhodný pro média obsahující vlákna, malé pevné částice atd. Vícecestný kulový ventil dokáže nejen flexibilně řídit konvergenci, odklon a přepínání směru proudění média na potrubí, ale také uzavřít libovolný kanál a propojit další dva kanály. Tento typ ventilu by měl být obecně instalován v potrubí vodorovně. Kulové kohouty se podle způsobu pohonu dělí na pneumatické kulové kohouty, elektrické kulové kohouty a ruční kulové kohouty.

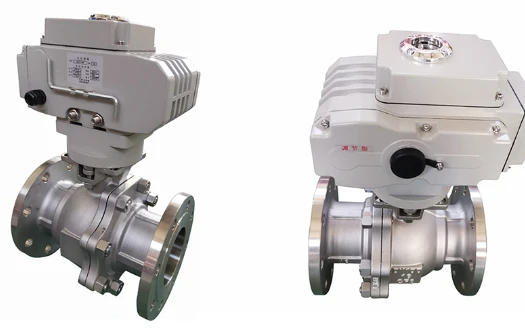

Obrázky produktů
