Motýlkový ventil s měkkým těsněním
Tloušťka elektrického klapkového ventilu je tenčí než tloušťka přírubového klapkového ventilu. Na obou koncích těla ventilu nejsou žádné příruby, pouze několik otvorů pro vodicí šrouby. Ventil je připojen k přírubě na konci potrubí sadou šroubů/matic, což je obecně použitelné Vhodné pro místa s úzkým prostorem nebo omezeným potrubím. Výhodou je snadnější demontáž, nižší cena ventilu a zabírá méně místa. Nevýhodou však je, že pokud je problém s jednou těsnicí plochou, je nutné obě těsnicí plochy demontovat!
V současné době se jako součást používaná k realizaci zapínání a vypínání a řízení průtoku potrubních systémů široce používají klapky s měkkým těsněním v mnoha oblastech, jako je ropa, chemický průmysl, hutnictví, vodní energie atd. Ve známé klapkové klapce technologie, jeho forma těsnění většinou přijímá těsnící strukturu a těsnícím materiálem je pryž, polytetrafluorethylen atd. Vzhledem k omezení strukturálních charakteristik není vhodný pro průmyslová odvětví, jako je odolnost proti vysokým teplotám, odolnost proti vysokému tlaku, odolnost proti korozi a odolnost proti opotřebení. Poměrně pokročilou klapkou je tříexcentrická klapka s kovovým těsněním. Těleso ventilu a sedlo ventilu jsou spojené součásti a těsnicí povrchová vrstva sedla ventilu je svařena z tepelně odolných a korozivzdorných slitinových materiálů. Vícevrstvý měkký stohovací těsnicí kroužek je upevněn na ventilové desce. Ve srovnání s tradičním škrticím ventilem má tento škrticí ventil výhody vysoké teplotní odolnosti, snadného ovládání, žádného tření při otevírání a zavírání a těsnění je kompenzováno, když se při zavírání zvyšuje točivý moment převodového mechanismu, což zlepšuje těsnicí výkon. škrticí klapky a prodlužuje její životnost.
Na obou koncích tělesa elektrické přírubové klapky jsou příruby, které jsou připojeny k přírubě potrubí. Těsnící výkon je spolehlivější než u klapkového ventilu. Obecně se používá v místech s většími průměry nebo vyššími tlaky, ale cena je relativně nízká.
Před instalací klapkového ventilu je nutné jej nejprve položit naplocho. Pamatujte, že do toho nesmíte narážet podle libosti. Po vytažení na instalační délku při instalaci není dovoleno projektovat potrubí na místě bez zvláštního povolení. Demontujte klapku wafer podle libosti, to je to, co potřebujeme vědět před instalací. Zároveň musí každý také vědět, že klapku oplatky lze instalovat v libovolné poloze, ale po instalaci klapky oplatky je nutné položit klapku podél linky a vyrobit držák pro klapku oplatky ventil. Jakmile je držák vyroben, je používán. Během této doby je přísně zakázáno držák demontovat.
Průmyslová aplikace
Princip Struktury Motýlového Ventilu
Motýlkový ventil (také známý jako klapkový ventil) je regulační ventil s kruhovým kotoučem nebo kotoučem jako uzavírací částí. Skládá se hlavně z těla ventilu, dříku ventilu, klapky a těsnicího kroužku. Těleso ventilu je válcové, s krátkou axiální délkou a vestavěnou klapkou. Klapka klapky se instaluje ve směru průměru trubky. Ve válcovém kanálu tělesa klapky se kotoučová klapka otáčí kolem osy a úhel natočení je mezi 0 stupněm a 90 stupněm. Když se otočí o 90 stupňů, ventil je plně otevřený.

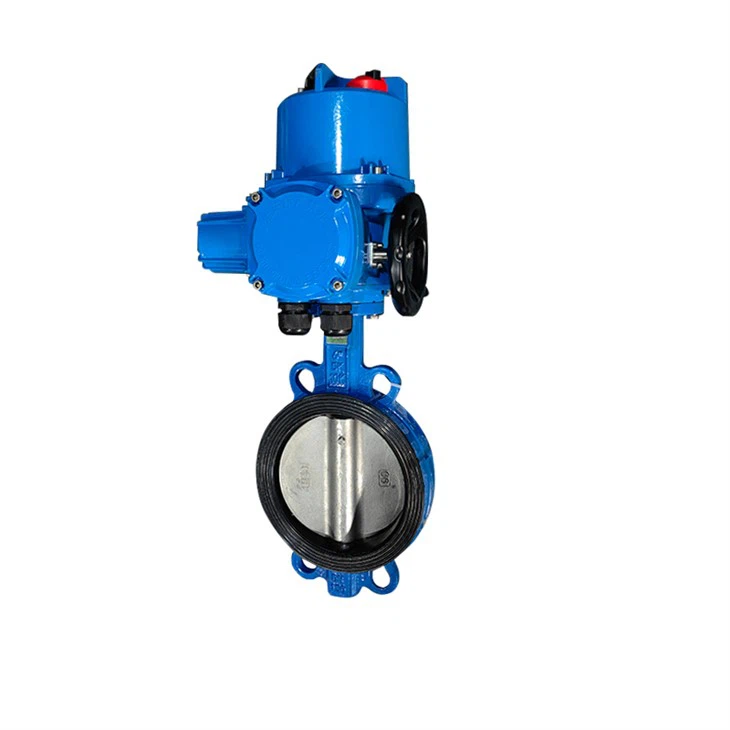

Zobrazení produktu
