Parametry tělesa ventilu

Jmenovitá velikost (DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
Průměr sedla ventilu (dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
Jmenovitý průtokový koeficient (KV)	Jedno sedadlo	6.9	11	17,6	27.5	44	69	110	176	275	440	630	875	1250
Jmenovitý průtokový koeficient (KV)	rukáv	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
Přípustný tlak (MPa)	Jedno sedadlo	3.8	3.2	3.0	2,0	1.8	1.5	1.4	1,0	0,7	0,6	0,5	0,3	0,1
Přípustný tlak (MPa)	rukáv	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
Jmenovitý tlak (MPa)		1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0
Jmenovitý zdvih (mm)		16			25		40			60			100
Kapota		Standardní forma (-17 ～ + 250 ℃), vysokoteplotní forma (+ 250 ～ + 450 ℃), nízkoteplotní forma (-40 ～ -196 ℃), forma měchu (-40 ～ + 350 ℃)
Typ kapoty		Komprese šroubů
Těsnění těsnění		V-typ PTFE výplň, V-typ flexibilní grafitový výplň
Materiál karoserie		Uhlíková ocel (WCB, WCC), ušlechtilá ocel (CF8, CF8M, CF3, CF3M, nerezová ocel Duplex 2520)

Parametry oříznutí

Struktura	Cívka typu s jedním pístem, cívka typu pouzdra
Průtokové charakteristiky	Lineární, stejné procento
Materiál obložení	Nerezová ocel (304, 316, 316L)

Populární Tagy: 4-20ma ventil pro regulaci průtoku, Čína, výrobci, dodavatelé, továrna, koupit, cena, cenová nabídka

Parametry odpovídajících pohonů jsou následující:

Modely akčních členů	Dovezené (Rotork, Siemens, AUMA, Westbosch) a další zákaznické značky
Hlavní technické parametry	Napájecí napětí: AC 220V, AC 380V; Zvláštní objednávka DC 24V; (ostatní)
	Vstupní signál: 4-20mA nebo 1-5V • DC, Výstupní signál: 4-20mA • DC; Speciální komunikační rozhraní RS485
	Stupeň ochrany: Docela IP65, značka v nevýbušném provedení: ExdIIBT4 (volitelně BT6, CT4, CT6), ruční funkce: Rukojeť
	Teplota okolí: -25 ～ + 70 ℃, teplota okolí: ≤95%

Index výkonnosti

Hlavní technické údaje servomotoru

Jmenovitý tlak: 1,6, 2,5, 4,0, 6,4 MPa

Materiál ventilu: litina, litá ocel, litá nerezová ocel

Vlastní charakteristika průtoku: přímka, stejné procento

Způsob působení: elektricky otevřené (K), elektrické zavírání (B)

Teplotní rozsah: -20 ~ 250 ° C (normální teplota), - 20 ~ 425 ° C (střední teplota)

Vstupní: 4 ~ 20mA

Napětí: 220V50Hz nebo 380V

Jmenovitý zdvih akčního členu: Viz list 1

Základní chyba: 1%, 1,5%

Mrtvá zóna: 0,5% ~ 3%

Návratový rozdíl: 1,5%

Přesnost řízení: ± 1%

Stupeň ochrany: IEC145IP67

Povolení úniku volum: ZRLP splňuje stupeň ANSI B16.106 IV, ZRLN splňuje stupeň ANSI B16.106 II

Teplota použití: Elektrický regulační ventil -20 ~ + 80 ° C

Použití situace vlhkost: Elektrický regulační ventil ≦ 95%

Okolní plyn: plyn

Rozměr a připojení obrysu

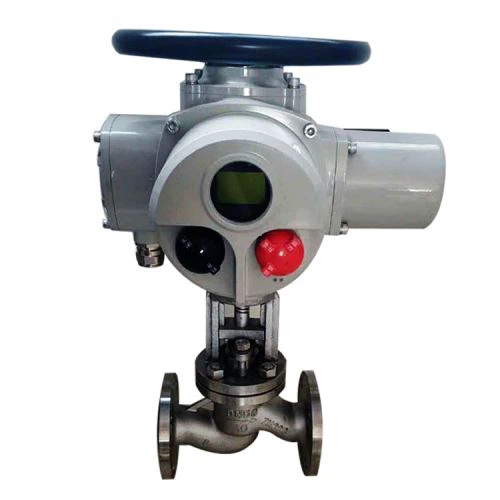

Regulační ventil průtoku 4-20ma
