Elektrický ovladač čtvrt-turn

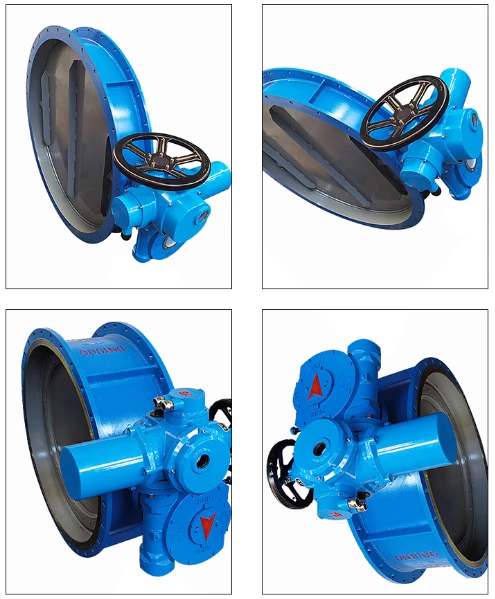

electric damper valve

Elektrický tlumič je navržen a vyroben hlavně s novou strukturou motýlí desky s motýly a krátké strukturální svařování ocelových desek. Má kompaktní strukturu, lehkou hmotnost, snadnou instalaci, odolnost proti malému toku, velký objem průtoku, zabraňuje vlivu expanze s vysokou teplotou a snadno se ovládá. Neexistuje žádná spojovací tyč, šroub atd. V těle, spolehlivá operace, dlouhá životnost. Může být nainstalován ve více pozicích a není ovlivněn směrem toku média.

Funkce

electric damper valve

Úhel od plně otevřeného až po plně uzavřený ventil motýlů je obvykle menší než 90 stupňů. Samotný ventil motýlů a motýlů nemají schopnosti sebezamykání. Aby se umístila motýlí deska, musí být na stonku ventilu nainstalována červová převodovka. Použití převodovky pro červy může nejen vytvořit samostatný deska motýlí a zastavit motýlí desku v jakékoli poloze, ale také zlepšit provozní výkon ventilu. Vlastnosti průmyslových ventilů motýlů: odolnost s vysokým teplotou, vysoký rozsah použitelnýho tlaku, nominální průměr velkého ventilu, těleso ventilu vyrobené z uhlíkové oceli a těsnění ventilové desky vyrobené z kovového kroužku místo gumového kroužku. Velké vysokoteplotní motýlové ventily jsou vyrobeny z svařování ocelových desek a používají se hlavně v kouřových a vzduchových kanálech a plynovodech pro vysokoteplotní média.

Opatření pro ventil tlumiče

Instalační poloha ventilu motýlů tlumiče v potrubní síti a rozložení potrubní sítě má také dopad na použití ventilu. Trubky s velkým kouřem a prachem jsou navrženy s uzavřenou nálevkou na konci otevření ventilu nebo na připojení ventilu. Pravidelné odstraňování prachu může zabránit nadměrné akumulaci prachu, což je prospěšné pro rotaci motýlí desky. Při instalaci ventilů tlumiče by se mělo věnovat několik problémů

1. Při používání kovových těsnění musí být zatížení zajištěno, aby se zabránilo vlivu teploty a mrtvé hmotnosti nebo napětí způsobeného svařováním z toho, že na ventil přinesl další tlak a deformoval přírubu ventilu a potrubí.

2. Když je ventil nainstalován v dlouhém potrubí, měl by být nainstalován podpůrný rám.

3. Při instalaci ventilu by měla být věnována pozornost směru toku média, takže směr otevření motýlí destičky je v souladu se směrem průtoku potrubního média, který přispívá k samočistnému účinku svléknutí průtoku středního průtoku ({2}} posílí ochranu celkové izolace vrstvy potrubí v potrubním proudu, což může snížit nízkou hladinu prachu, která může snižovat nízko-teperunu ashebulu, která může snižovat hladlu ashebulu a jmenovací amocitu. Pokud je teplota stěny potrubí vyšší než kyselý bod rosy v kouřově plynu, může se vyhnout kondenzaci kyselé páry na zahřáté stěně potrubí a kontrolovat rychlost tvorby oxidu síry, takže ventil bude účinnější.

Motýlkové ventily tlumiče mohou být instalovány v různých pozicích v závislosti na návrhu potrubí, jako je vodorovně, svisle a v rozích. Obecně platí, že ventily motýlů tlumiče nainstalované na svislých trubkách mají lepší výsledky a je méně pravděpodobné, že hromadí prach, následuje vodorovné trubky a rohy mají nejhorší účinek. Rohy na obou stranách vstupu a výstupu ventilu s největší pravděpodobností způsobí tok zkreslení a zablokování prachu a zvýší se točivý moment ventilu.

Displej produktu

electric damper valve

Rysy elektrických ovladačů

Tato série Pohon elektrického ventilu má následující funkce:

• Kompaktní a robustní konstrukce, lehká.

• Široký rozsah variace točivého momentu (víceúhelník: 100-3500nm).

• Tvrdý eloxovaný kryt hliníku uvnitř i vně s vnějším povlakem na vysokou teplotu pro použití proti těžkému průmyslovému prostředí.

• Vložení používá radiální těsnění a O-kroužky, které poskytují ochranu vodotěsnému IP67 a volitelnému vodotěsnému LP68.

• Standard LSO5211.

• Automaticky identifikuje a opravuje fáze. Ochrana selhání automatické fáze chrání bezpečnost zařízení.

• Spolehlivý systém snímání mechanického točivého momentu poskytující bezpečný provoz ve stavu přetížení.

• Okno a indikátor velké velikosti poskytuje lepší indikaci polohy z dálky.

• Počet možností kontroly místní pozice, které poskytují snadné provoz a provoz v terénu.

Struktura produktu

Product structure

1. Terminálový box

Nezávislá uzavřená koncová skříňka zajišťuje integritu těsnění elektrické části elektrického ovladače při provádění zapojení na místě a splňuje požadavky na výbuch odolné proti výbuchu produktu.

2. Uzavřená struktura

Pohon přijímá dvojitou konstrukční strukturu, aby zajistil, že ovladač je zcela nepromokavý a odolný proti prachu; Standardní stupeň ochrany produktu je IP67 a nejvyšší stupeň může dosáhnout IP68.

3. přenos energie

Přenos výkonu pohonu používá mechanismus přesného redukce sestávajícího z bronzového červů a červů z slitiny. Červový výstroj a červ probíhají samostatně v mastnotě, což je vhodné pro maximální teplotu okolních okolností se liší a maximalizuje životnost.

4. Výstupní rozhraní

Příruba pohonu odpovídá standardům ISO5210/5211 (GB1222222222222222222/12223) a také poskytuje rozhraní příruby, která jsou v souladu s normami JB2920, a lze ji speciálně přizpůsobit podle požadavků zákazníka.

5. Shell Anti-Corrosion

Vnější povrch ovladače je natřen speciální barvou z hliníkové slitiny s tvrdým filmem na barvu a silnou adhezí. Má silnou rezistenci na UVR, odolnost proti korozi a vysokou plnost, což může komplexně zlepšit životnost a samočisticí vlastnosti povlaku a je vhodné pro různá drsná produkční prostředí.

6. Motor

Motor přijímá nízký motor setrvačnosti a vysoce točivého momentu, který může rychle dosáhnout maximálního točivého momentu po spuštění motoru a není téměř žádný nadměrný pohyb, když není vzrušený; V motoru je přesný teplotní senzor a omezení nadměrné teploty je stanoveno prostřednictvím řídicího systému, aby se zabránilo poškození způsobenému přehřátím motoru.

7. LCD rozhraní

Rozhraní LCD může zobrazit textové informace, grafické prvky a vlastnosti pohonu.

8. Výběr režimu řízení

Selektivní přepínač „Remote“-„Stop“-„Local“ nainstalovaný na místním operačním zařízení lze použít k nastavení dálkového provozu (dálkové ovládání) nebo místního provozu (místní ovládání) nebo režimu zastavení.

9. Místní elektrický provoz

Provozní spínač „Open“-„Close“ nainstalovaný na místním operačním zařízení lze použít k lokálnímu otevření nebo uzavření ovladače.

Elektrická a kontrola

Metody kontroly

Místní ovládání: Provoz tlačítka, operace infračerveného nastavení

DCS

Ovládání dálkového přepínání: Pasivní suchý kontakt, DC24V

Vzdálené analogové ovládání: ovládání ESD DC4-20Ma

Přerušovaná ovládání operace

Kontrola dvouvodičů

FCS (řídicí systém Fieldbus)

Výstupní signál

Typ zapnutí

6 sad výstupů s pevným kontaktním signálem, volitelné definované kontakty

Zvláštní přizpůsobení: Rozšiřitelný výstup 4-bodového kontaktního signálu

Typ autobusu

Modulační typ

6 sad výstupů s pevným kontaktním signálem, volitelné definované kontakty

Analogová zpětná vazba: DC 4-20MA

Communication Protocol

Funkce řízení autobusů:

Komunikační modul přijímá nezávislou strukturu kombinovanou na hlavní desce, aby vyhovovala potřebám různých komunikačních médií a různých komunikačních systémů. V současné době podporované komunikační protokoly zahrnují Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (volitelné).

Funkce infračerveného dálkového ovládání:

Pohon používá technologii Advanced Infrared Remote Control, která umožňuje dialog lidského stroje prostřednictvím zapečetěného okna dialogu bez otevření krytu ovladače. Dokonce i v nebezpečných situacích může vnitřně bezpečné dálkové ovládání bezpečně provádět nastavení parametrů a dálkový provoz ovladače.

Přesné měření a ochrana točivého momentu

Profesionálně navržený systém měření točivého momentu, který zajistí ochranu přetížení ovladače a sledování změn točivého momentu ventilu v reálném čase: (standardní konfigurace) Měření mechanického točivého momentu: Tradiční mechanický mechanický točivý moment spouštěcí mechanismus má výhody zralosti, stability a spolehlivosti. Optimalizovali jsme jej a upgradovali na základě původního točivého momentu, díky čemuž byl zařízení točivého momentu citlivější a jeho životnost se výrazně zlepšila. (Volitelné) Měření elektronického točivého momentu: detekováním proudu v reálném čase, napětí a magnetickým tokem motoru a prací s mikrokontrolérem pro komplexní výpočty se získá přesný výstupní točivý moment a je dosaženo nepřetržitého měření; Tento systém nemusí zvažovat mechanické opotřebení, což zvyšuje spolehlivost systému.

Měření a ochrana motoru

Přehřátí: Když teplota motoru překročí nastavenou hodnotu ochrany přehřátí, je zakázáno spustit motor a zobrazí se zpráva o přehřátí motoru. Přetížení a zkrat: obvod je navržen s převodovým převodem ADI, aby splňoval přesné měření širokého rozsahu proudových změn; Charakteristika proti zpoždění a ochrana proti zpoždění a ochrana zkratu splňuje relevantní standardy.

Okamžitá reverzní ochrana: Použití okamžité technologie řízení zpětného zpoždění, když pohon během provozu obdrží reverzní operační signál, řídicí systém se nejprve vypne a poté provede zpětnou akci po zpoždění, aby se zabránilo poškození mechanických přenosových částí.

Elektronická brzda: Modulační elektrický ovladač zajišťuje, že se ventil zastaví v poloze nastaveného ventilu prostřednictvím nastavení mrtvé zóny a elektronické brzdy.

Připojovací deska

Connection plate

VZTYČIT

Hoist

Standardní specifikace

Ochrana	Standardní IP67
Napájení	Třífázová AC380V --- 460V 50/60Hz Jednofázová: AC110V-AC220V DC24V AC24V 50/60Hz
Pracovní cyklus (on-off)	S2-15 minut
Pracovní cyklus (modulace)	S4, 25%
Izolační stupeň	F
Metoda kontroly	Místní ovládání/DCS/FCS (řídicí systém Fieldbus)
Ochrana motoru	Přehřátí/přetížení a zkrat/okamžitá reverzní/elektronická ochrana brzd
Ochrana točivého momentu	Ochrana mechanického točivého momentu/elektronického točivého momentu
Ochrana jam	Ochrana přehřátí sestavení
Chyba opakovatelnosti	Méně nebo rovné ± 1%
Základní limit chyby	Méně nebo rovné 1%
Nastavení mrtvé zóny	0,1% -9,9% nastavitelné
Externí povlak	Vysokoteplotní barva
Okolní teplota	Standard: -20-+60 stupeň volitelné: -40-+70 stupeň
Okolní vlhkost	90%RH MAX (nekondenzace)
Stupeň odolný proti výbuchu	EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX)
Funkce	LCD čínské / anglické zobrazovací okno a funkce místní provoz Identifikace sekvence samosfikace a ochrana proti fázi Infračervené nastavení a ovládání Technologie self-diagnostiky Modbus RTU, Profidbus DP, Hart, FF, Devicene (volitelné)
Signál	Odpověď: Vzdálený pasivní suchý kontakt, signál krátký puls (posazení) B: Vzdálený pasivní suchý kontakt, signál dlouhý puls (hold) C: Aktivní signál DC24V D: Aktivní signál AC220V E: Vzdálený signál DC4-20MA
Signál zpětné vazby	A: Otevřeno, zavřete, zastavte signály B: poruchový signál C: Signál polohy ventilu (DC4-20MA, DC1-5V, DC0-10V) D: signál dálkového ovládání

Technické údaje

Model	Výstup točivý moment (NM)	Výstup rychlost (r/min)	Cestování 90 stupňů čas (S)	Maximum průměr stonku (MM)	Výběr Fryz Actuator Model	Motor moc (KW)	Hodnoceno proud (A)
Frydq10	100	1	15	28	Fryz5	0.12	0.57
FRYDQ20	200	1	15	28	Fryz5	0.12	0.57
Frydq30	300	1	15	28	Fryz5	0.12	0.57
FRYDQ60	600	1	15	42	Fryz5	0.12	0.57
FRYDQ90	900	0.75	20	42	Fryz10	0.25	1.03
FRYDQ120	1200	0.75	20	42	Fryz10	0.25	1.03
FRYDQ200	2000	0.5	30	60	Fryz15	0.37	1.38
FRYDQ250	2500	0.5	30	60	Fryz15	0.37	1.38
FRYDQ300	3000	0.5	30	60	Fryz15	0.25	2.2
FRYDQ400	4000	0.5	30	60	Fryz15	0.25	2.2
FRYDQ500	5000	0.5	30	70	Fryz30	0.37	2.62
FRYDQ600	6000	0.5	30	80	Fryz30	0.37	2.62
FRYDQ800	8000	0.45	35	100	Fryz45	0.25	4
FRYDQ1000	10000	0.45	35	100	Fryz60	0.25	4.12
FRYDQ1200	12000	0.45	35	100	Fryz60	0.37	4.12
FRYDQ1600	16000	0.4	38	120	Fryz90	0.37	5.25
FRYDQ2000	20000	0.4	38	120	Fryz90	0.25	5.25
FRYDQ3200	32000	0.3	50	160	Fryz120	0.25	7.9
FRYDQ4000	40000	0.3	50	160	Fryz180	0.37	8.87
FRYDQ5000	50000	0.26	58	160	Fryz250	0.37	12.05
FRYDQ6300	63000	0.26	58	180	Fryz350	0.25	15.6
FRYDQ8000	80000	0.26	58	180	Fryz500	0.25	20.5
FRYDQ12000	120000	0.24	63	220	Fryz500	0.37	20.5
FRYDQ16500	165000	0.187	80	240	Fryz650	0.37	24

ROZMĚRY

FRYDQ Quarter-Turn Direct Mounted Electric Acturutor

FRYDQ quarter-turn direct mounted electric actuator

Model	D	D1	N-M	d	N-b	Primární přenos mechanismus	Wormgear poměr boxu	Čas 0-90 stupňů
FRYDQ200	175	140	4-16	60	40	Z15-18	56:1/4	46
FRYDQ300	210	165	4-20	60	45	Z20-18	49:1/5	40
FRYDQ400	210	165	4-20	60	45	Z30-18	49:1/5	40
FRYDQ600	235	185	4-20	80	55	Z45-24	55:1/6	34
FRYDQ800	235	185	4-20	100	55	Z60-24	55:1/6	34
FRYDQ1000	300	254	8-16	100	70	Z60-24	67:1/8	42
FRYDQ1600	300	254	8-16	120	70	Z90-24	67:1/8	42
FRYDQ2400	350	298	38	8-20	90	Z120-24	81:1/9	51
FRYDQ3200	415	356	50	12-20	105	Z180-24	78:1/10	49
FRYDQ4000	475	406	50	12-20	130	Z180-24	82:1/11	51
FRYDQ6300	560	483	58	12-22	160	Z250-24	95:1/12	59
FRYDQ8000	650	590	58	12-27	170	Z350-18	100:1/13	63

Rozměry připojení

Frydq Quarter-Turn Foot-deska namontovaný elektrický pohon

FRYDQ quarter-turn foot-plate mounted electric actuator

Model	B	B1	L	L1	d	H	H1	H2	D
FRYDQ10-40	250	214	160	100	18	150	150	/	18
FRYDQ60-180	300	264	180	120	18	200	200	/	18
FRTDQ200	400	360	250	210	20	200	200	219	20
FRYDQ300	500	440	260	215	22	280	250	237	30
FRYDQ400	500	440	260	215	22	280	250	237	30
FRYDQ600	500	440	260	215	22	280	250	296	30
FRYDQ800	500	440	260	215	22	280	250	296	30
FRYDQ1000	600	540	315	265	26	315	300	346	34
FRYDQ1600	600	540	315	265	26	315	300	430	34
FRYDQ2400	600	540	315	265	26	315	350	455	34
FRYDQ3200	600	540	315	265	26	315	350	520	34
