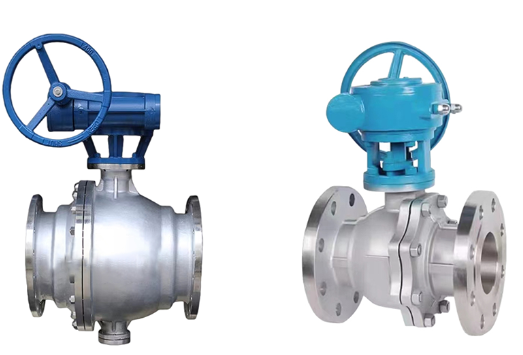

Turbína Kulový ventil s měkkým těsněním
Přehled
Kulový ventil se vyvinul z kuželkového ventilu. Jeho otevírací a uzavírací část je koule. Kulička se používá k otočení osy dříku ventilu o 90 stupňů, aby se dosáhlo účelu otevírání a zavírání. Kulové kohouty se používají hlavně na potrubích k uzavírání, distribuci a změně směru proudění média. Kulové kohouty navržené s otvory typu V mají také dobré funkce regulace průtoku. Kulový ventil má nejen jednoduchou konstrukci, ale také dobrý těsnicí výkon. Kromě toho má v určitém rozsahu jmenovitých velikostí malé rozměry, nízkou hmotnost, spotřebuje méně materiálu, má malou instalační velikost, má malý hnací moment, snadno se ovládá a lze jej snadno a rychle otevřít a zavřít. Je to jeden z typů ventilů, který se v posledních deseti letech rychle vyvíjel. . Zejména v průmyslově vyspělých zemích, jako jsou Spojené státy americké, Japonsko, Německo, Francie, Itálie, Španělsko a Spojené království, jsou kulové kohouty široce používány a používané druhy a množství se stále rozšiřují a směřují k vysokým teplotám, vysokým tlaky, velké průměry, vysoké těsnící vlastnosti a dlouhodobé používání. Svou dlouhou životností, vynikajícím regulačním výkonem a multifunkčností v jednom ventilu, jeho spolehlivost a další výkonnostní ukazatele dosáhly vysoké úrovně a částečně nahradil šoupátka, kulové ventily a škrticí klapky. S technologickým pokrokem kulových kohoutů budou v dohledné krátké době více používány, zejména v ropovodech a plynovodech, rafinérských krakovacích jednotkách a jaderném průmyslu. Kulové kohouty se navíc stanou jedním z předních typů ventilů v oblastech velkého a středního průměru, středního a nízkého tlaku v jiných průmyslových odvětvích.
Výhody kulových kohoutů jsou:
1) Má nejnižší průtokový odpor (ve skutečnosti pouze ekvivalentní části kruhového potrubí stejné jmenovité velikosti).
2) Protože se během provozu (když není žádné mazivo) nezasekává, lze jej spolehlivě použít v korozivních médiích a kapalinách s nízkým bodem varu.
3) Úplného utěsnění lze dosáhnout ve větším rozsahu tlaku a teplot.
4) Lze dosáhnout rychlého spuštění. Doba otevírání a zavírání některých struktur je pouze 0.05-0.1s, aby bylo zajištěno, že je lze použít v automatizovaném systému zkušební stolice. Když se ventil rychle otevře a zavře, provoz bude bez nárazů.
5) Kulový uzávěr lze automaticky umístit do hraniční polohy.
metoda reprezentace modelu
Doplňkové kódy pro kulové kohouty: V označuje, že jádro ventilu má strukturu typu V, D označuje nízkou teplotu, B označuje izolaci, P označuje excentrickou konstrukci, U, S a DY většinou označují typ s horní montáží;
Kód názvu kulového ventilu: Q znamená kulový ventil; Kód pohonu kulového ventilu: 2 znamená elektrohydraulický, 3 znamená turbínu, 6 znamená pneumatický, 7 znamená hydraulický, 9 znamená elektrický, manuální nemá žádný kód; Kód režimu připojení: 1 znamená vnitřní závit, 4 znamená typ příruby, 6 znamená svařování, 7 znamená typ upnutí;
Kód konstrukčního typu: Plovoucí typ: 1 znamená přímý průtokový kanál, 2 znamená port typu Y, 4 znamená port typu L, 5 znamená port typu T; Typ čepu: 0 znamená polokulový přímý průtok, 6 znamená čtyřcestný průtokový kanál, 7 znamená přímý průtok, 8 znamená port typu L, 9 znamená port typu Y;
Kód materiálu těsnění: B slitina babbitt, F fluorkaučuk, F46 fluorová výstelka, H legovaná ocel, J pryžová výstelka, M slitina Monel, N nylonový plast, Monel P, tvrdá slitina Y, W tělo ventilu přímé zpracování;
Kód tlakové třídy: 16 znamená, že tlak je 16 kilogramů (1,6 MPa) a maximální tlak může dosáhnout 64 MPa; 150LB znamená americký standardní tlak v librách a maximální úroveň tlaku může dosáhnout 2500 LB (150 LB=1.6MPA/300LB=2.5-4.0mpa/400LB{{{{101} 15}},4 mpa/600 LB=10mpa); 5K představuje denní tlak, maximální tlak je 63K;
Kód materiálu těla ventilu: A titan a slitina titanu, uhlíková ocel C, I chrom molybdenová ocel, P nerezová ocel, S plast.
rozdíl mezi kovovým těsněním a měkkým těsněním
Kovový těsnící kulový ventil:
Využívá kovové sedlo ventilu, většinou nerez + tvrdá slitina, což vyžaduje poměrně vysokou přesnost zpracování a technologii zpracování. Má širokou škálu použití a může být použit v pracovních podmínkách za normální teploty, nízké teploty a vysoké teploty a vysokého tlaku.
Odolává vysokým teplotám, opotřebení a má dobré mechanické vlastnosti. Nevýhodou je, že toto těsnění má špatný těsnící výkon. (Obecně se doporučuje používat kulové ventily s kovovým těsněním pro média, která obsahují pevné částice nebo jsou abrazivní a mají teplotu vyšší než 250 stupňů.)
Obecně je to úroveň V a nejvyšší úroveň může být úroveň VI. Ventily s měkkým těsněním: obecně třída VI.
Měkce těsnící kulový ventil:
Levnější a levnější
Sedla ventilů jsou rozdělena do několika typů, jako je fluorovaný plast, pryž a pryskyřice, a většinou se používají v podmínkách normálního tlaku, normální teploty a normálního tlaku a nízké teploty.
Je snadné dosáhnout lepšího těsnícího účinku a je odolný vůči korozi, kyselinám a zásadám; nevýhodou je, že není odolný vůči vysokým teplotám, těsnící plocha se snadno opotřebovává a mechanické vlastnosti jsou relativně špatné. (Používá se pro normální teploty a tlakové situace s vysokými požadavky na těsnění nebo s korozivními médii a bez částic.)
Špatná odolnost proti opotřebení. Pokud jsou po určité době používání v kapalném médiu pevné nečistoty, sedlo ventilu se může opotřebovat, což má za následek zvýšenou netěsnost a snížený těsnicí výkon.
Funkce
Otevírací a uzavírací část kulového kohoutu je kulatá koule s otvorem. Kulové jádro se používá k otáčení o 0-90 stupňů tam a zpět kolem osy dříku ventilu za účelem otevření nebo zavření ventilu. Kulové kohouty mají mnoho funkcí. Obecně se používají pro spínání, odpojování nebo regulaci médií v potrubí. Mezi nimi může třícestný kulový ventil flexibilně odříznout, rozdělit a změnit směr proudění média. Těsnicí plocha kulového kohoutu je obvykle v uzavřeném stavu s kulovou plochou, takže není snadno erodována médiem. Snadno se obsluhuje, má jednoduchou a kompaktní konstrukci a lze jej použít v pracovních podmínkách s vodou, zemním plynem, kyselinami, rozpouštědly atd.
údržba
Delší životnost a doba bez údržby bude záviset na několika faktorech: normální provozní podmínky, udržování harmonického poměru teplota/tlak a rozumné údaje o korozi
Poznámka: Když je kulový ventil uzavřen, tlak kapaliny v těle ventilu stále existuje. Před servisem odstraňte tlak v potrubí a nechte ventil v otevřené poloze Před servisem odpojte napájení nebo přívod vzduchu
1. Zámek ucpávky Pokud ucpávkový propust mírně netěsní, je nutné dotáhnout matici vřetene ventilu. Poznámka: Nezamykejte, obvykle 1/4 kroužku na 1 kroužek, únik se zastaví.
2. Vyměňte sedlo ventilu a těsnění A. Demontáž Ponechejte ventil v polootevřené poloze, abyste propláchli všechny nebezpečné materiály, které se mohou nacházet uvnitř a vně ventilu. Zavřete kulový kohout, odstraňte šrouby a matice z přírub na obou stranách a ventil zcela vyjměte z potrubí. Postupně rozeberte hnací zařízení - pohon, spojovací držák, podložku proti uvolnění, matici vřetene, šrapnel motýlku, otěruvzdorný plech a těsnění vřetene ventilu. Demontujte spojovací šrouby a matice víka tělesa, oddělte víko ventilu od tělesa ventilu a sejměte těsnění víka ventilu. Ujistěte se, že je kulička ventilu v poloze „vypnuto“, což usnadní její vyjmutí z těla ventilu, a poté sejměte sedlo ventilu. Jemně zatlačte dřík ventilu směrem dolů středním otvorem tělesa ventilu, dokud nebude zcela odstraněn, a poté odstraňte O-kroužek a těsnicí kroužek.
POZNÁMKA: Buďte opatrní, abyste nepoškrábali povrch dříku a těsnění ucpávky ventilu.
