Ruční záslepka Talířový ventil
Strukturální vlastnosti
Tato řada sektorových zaslepovacích ventilů, známých také jako brýlové ventilky, klapkové ventily a sektorové ventily, je zařízení, které spolehlivě uzavírá plynná média, jak to vyžadují GB6222-86 „Industrial Gas Safety Regulations“. Používá se v plynovodních systémech v průmyslových a těžařských podnicích, obecní správě, ochraně životního prostředí a dalších průmyslových odvětvích. Je zvláště vhodný pro absolutní odříznutí škodlivých, toxických a hořlavých plynů. Je vhodný i pro zaslepovací plechy na potrubních koncovkách pro zkrácení doby údržby nebo usnadnění připojení nových. Potrubní systém. Ve srovnání s jinými ventilovými zařízeními, která provádějí absolutní odříznutí v potrubí, má tato řada sektorových ventilů se slepými deskami vlastnosti nové konstrukce, nízké hmotnosti, malých rozměrů, snadného ovládání, rychlé akce a absolutně spolehlivého výkonu při řezání plynem.
výkonové specifikace
Instalace
Když je sektorový zaslepovací ventil otevřen, levé a pravé tělo ventilu by mělo mít axiální posunutí 16-20 mm. Potrubí by proto mělo mít také pružnou deformaci nebo posunutí, které vyhovuje výše uvedenému posunutí během procesu otevírání a zavírání ventilu. Doporučujeme jej nainstalovat v následujícím tvaru. Neexistují žádné předpisy pro montážní polohu sektorového ventilu se slepým talířem, pokud může zajistit, že na ventil nebude působit žádná vnější síla z potrubí.
Operační metoda
Pomocí klíče otočte třemi spojovacími šrouby proti směru hodinových ručiček, abyste oddělili a vyvážili těleso ventilu a desku ventilu. Po potvrzení vhodné mezery (asi 16 mm) otočte desku ventilu do pracovní polohy. Otočte spojovacím šroubem v opačném směru, aby se deska ventilu a těleso ventilu těsně dotýkaly, aby bylo dosaženo absolutní těsnosti.
opatření
1. Pryžový těsnicí kroužek nesmí přilnout k tělesu ventilu nebo způsobit tvrdé tření, aby nedošlo k poškození pryžového těsnicího kroužku a poškození pracovního výkonu ventilu.
2. Po uvolnění levého a pravého těla ventilu dojde k přetečení média. Pro zajištění bezpečnosti zavřete před provozem plynový škrticí ventil před zaslepovacím ventilem. Zároveň prosíme o větrání a další bezpečnostní opatření.
3. Při otevírání levého a pravého tělesa ventilů ručních sektorových zaslepovacích ventilů F43X a F43AX mějte na paměti, že deska ventilu automaticky spadne dolů. Aby se předešlo nebezpečí, osobám je zakázáno během provozu stát před deskou ventilu.
Ruční sektorový záslepkový ventil

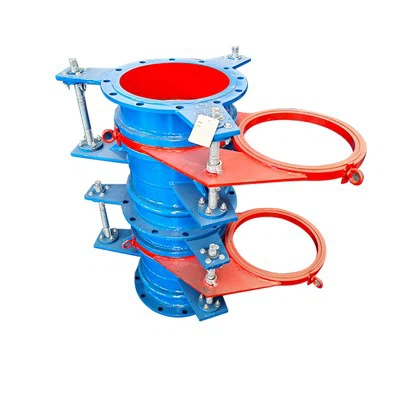

Ruční vějířovitý ventil se slepou deskou F43X se skládá z levého těla ventilu, pravého těla ventilu, středního těla ventilu a tří spojovacích šroubů. Pomocí klíče otočte spojovacím šroubem, abyste dokončili sevření a uvolnění levého a pravého těla ventilu, a použijte změnu polohy záslepky a desky s průchozími otvory na desce ventilu k dosažení účelu otevření a zavření. Má vlastnosti jednoduché konstrukce, nízké hmotnosti, spolehlivého výkonu a pohodlného ovládání. Tento ventil má krátkou konstrukční řadu s pryžovými těsnicími kroužky nainstalovanými na levém a pravém těle ventilu.
Tabulka hlavních rozměrů připojení (referenční hodnoty)
Ruční sektorový záslepkový ventil
Ruční sektorový ventil se záslepkou F43AX se skládá z levého těla ventilu, pravého těla ventilu, těla ventilu a spojovacího hřídele (tři). Pomocí klíče otáčejte šroubem spojovacího hřídele k pohonu levého a pravého těla ventilu, abyste dokončili sevření a uvolnění, a použijte změnu polohy desky se slepými otvory a desky s průchozími otvory na desce ventilu k dosažení účelu otevření. a zavírání. Tento ventil je krátká konstrukční řada a pryžový těsnicí kroužek je instalován na ventilové desce a těsnicí kroužek lze snadno vyměnit.
Tabulka hlavních rozměrů připojení (referenční hodnoty)
Ruční sektorový záslepkový ventil
Tento ventil je ruční sektorový ventil typu DN300~800 se slepým talířem, což je řada s dlouhou strukturou. Tento ventil je vybaven teleskopickým zařízením na pravém těle ventilu a obecně se používá v dlouhých potrubích. Navíječ tohoto ventilu může kompenzovat axiální posun tělesa ventilu při otevírání a zavírání ventilu a snižovat otvírací a uzavírací moment ventilu (pozor, nelze jej použít jako kompenzátor pro potrubí). Tento ventil je ruční sektorový ventil typu DN900~1400 s dlouhou konstrukcí. série. Tento ventil je vybaven teleskopickým zařízením pro použití v dlouhých potrubích (poznámka: nelze jej použít jako kompenzátor potrubí). Podle vlastností velkoprůměrových ventilů je těleso ventilu navrženo do trojúhelníkové konstrukce, což zvyšuje celkovou tuhost ventilu.
Tabulka hlavních rozměrů připojení (referenční hodnoty)
