Kotouč klapkového zpětného ventilu má tvar kotouče a otáčí se kolem osy otáčení kanálu sedla ventilu. Protože kanál ve ventilu je proudnicový, je průtokový tlak menší než u klapkového zpětného ventilu, což je vhodné pro nízké průtoky a velké průměry, kde se průtok příliš nemění. Zpětné klapky se dělí na tři typy: jednokotoučový typ, dvoukotoučový typ a vícekotoučový typ. Tyto tři formy se dělí především podle průměru ventilu. Účelem je zmírnit hydraulický ráz, když médium přestane proudit nebo obrátí proudění.
2. Zpětný ventil, ve kterém se kotouč ventilu otáčí kolem čepu v sedle ventilu. Kotoučový zpětný ventil má jednoduchou konstrukci a lze jej instalovat pouze na horizontální potrubí a má dobrý těsnící výkon.
3. Ventil, jehož disk klouže podél středové osy těla ventilu. Zpětný ventil potrubí je nový typ ventilu. Má malé rozměry, nízkou hmotnost a dobrou technologii zpracování. Je to jeden z vývojových směrů zpětných ventilů.
Funkcí tohoto typu ventilu je umožnit médiu proudit pouze jedním směrem a zabránit proudění v jednom směru. Obvykle tento druh ventilu funguje automaticky. Pod tlakem kapaliny proudící jedním směrem se otevře kotouč ventilu; když kapalina proudí v opačném směru, tlak kapaliny a vlastní tíha ventilového kotouče působí na ventilové sedlo a tím dochází k přerušení průtoku.
Vlastnosti produktu

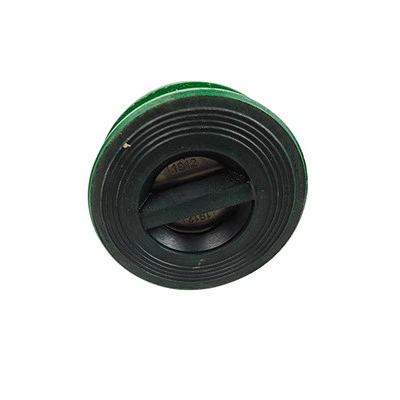

Zpětný ventil se skládá z těla ventilu, kotouče ventilu, dříku ventilu, pružiny a dalších částí. Přijímá připojení typu wafer a má kompaktní strukturu. Protože kotouč ventilu má krátký uzavírací zdvih a je odpružený, rychlost zavírání je vysoká, což může snížit vodní ráz. Výrobek se vyznačuje malými rozměry, nízkou hmotností, citlivým působením, spolehlivým těsněním a snadnou instalací. Může být instalován horizontálně nebo vertikálně a může být použit ve vodě, slabé kyselině, slabé alkálii, korozivních médiích, páře, oleji a dalších médiích. Tradiční otočný zpětný ventil s přírubou H44 má nevýhody, jako je objemná velikost, velký odpor vůči tekutinám, vysoký tlak vodního rázu při zavřeném ventilu, obtížná instalace a údržba a krátká doba použití. S ohledem na problémy existující v tradičním zpětném ventilu přírubové konstrukce má dvoukotoučový zpětný ventil H76 vlastnosti krátké konstrukční délky, malé velikosti, nízké hmotnosti, rychlého zavírání ventilu, nízkého tlaku vodního rázu, snadné instalace a nízký odpor tekutin. , má vlastnosti citlivého působení, dobrý těsnící výkon, krátký zdvih kotouče ventilu, malý dopad na uzavření ventilu, jednoduchou a kompaktní celkovou konstrukci a dlouhou životnost.
Zobrazení produktu
Princip fungování
Může být také použit na vedeních napájejících pomocné systémy, kde může tlak stoupnout nad systémový tlak. Zpětné ventily lze především rozdělit na zpětné ventily výkyvné (otočné podle těžiště) a zpětné ventily zdvihové (pohybující se podél osy).
Funkcí tohoto typu ventilu je umožnit médiu proudit pouze jedním směrem a zabránit proudění v opačném směru. Obvykle tento druh ventilu funguje automaticky. Pod tlakem kapaliny proudící jedním směrem se otevře kotouč ventilu; když kapalina proudí v opačném směru, tlak kapaliny a vlastní tíha ventilového kotouče působí na ventilové sedlo a tím dochází k přerušení průtoku.
Kyvný zpětný ventil má kloubový mechanismus a dvířkový ventilový kotouč, který volně spočívá na šikmé ploše sedla. Aby bylo zajištěno, že kotouč ventilu dosáhne vždy vhodné polohy povrchu sedla ventilu, je kotouč ventilu v kloubovém mechanismu navržen tak, aby měl kotouč ventilu dostatek výkyvného prostoru a aby se kotouč ventilu skutečně a komplexně dotýkal ventilu. sedadlo. Klapka ventilu může být vyrobena celá z kovu nebo může být vykládána kůží, pryží nebo syntetickým potahem na kovu, v závislosti na požadavcích na výkon. Když je zpětný ventil plně otevřený, tlak kapaliny je téměř neomezený, takže pokles tlaku ventilem je relativně malý. Kotouč ventilu zpětného ventilu zdvihu je umístěn na těsnicí ploše sedla ventilu na tělese ventilu. Kromě toho, že kotouč ventilu může volně stoupat a klesat, zbytek tohoto ventilu je jako uzavírací ventil. Tlak kapaliny způsobí, že se kotouč ventilu zvedne z těsnícího povrchu sedla ventilu. Zpětný tok média způsobí, že kotouč ventilu spadne zpět do sedla ventilu a přeruší tok. V závislosti na podmínkách použití může být kotouč ventilu celokovové konstrukce, nebo může být vyložen pryžovou podložkou nebo pryžovým kroužkem na rámu kotouče ventilu. Stejně jako uzavírací ventil je průchod kapaliny zpětným ventilem zdvihu také úzký, takže tlak procházející zpětným ventilem zdvihu je větší než tlak u zpětného ventilu a průtok zpětného ventilu je méně omezen.
Klasifikace
Podle struktury je lze rozdělit do tří typů:
zpětný ventil zdvihu, zpětný ventil výkyvu a zpětný ventil klapky:
1. Zpětné ventily výtahu jsou rozděleny do dvou typů: vertikální a horizontální.
2. Kyvné zpětné ventily jsou rozděleny do tří typů: jednokotoučový typ, dvoukotoučový typ a vícekotoučový typ.
3. Zpětný klapkový ventil je přímý. Výše uvedené zpětné ventily lze rozdělit do čtyř typů připojení: závitové připojení, přírubové připojení, svařované připojení a destičkové připojení.
Klasifikace podle materiálu
1. Litinový zpětný ventil
2. Mosazný zpětný ventil
3. Zpětný ventil z nerezové oceli
4. Zpětný ventil z uhlíkové oceli
5. Zpětný ventil z kované oceli
Opatření
1. Nedovolte, aby zpětný ventil nesl váhu v potrubním systému. Velké zpětné ventily by měly být podepřeny nezávisle, aby nebyly ovlivněny tlakem generovaným potrubním systémem.
2. Při instalaci mějte na paměti, že směr proudění média by měl odpovídat směru šipky vyznačené na těle ventilu.
3. Zpětný ventil se zdvižnou vertikální klapkou by měl být instalován na vertikálním potrubí. 4. Horizontální klapkový zpětný ventil zvedacího typu by měl být instalován na horizontální potrubí.
