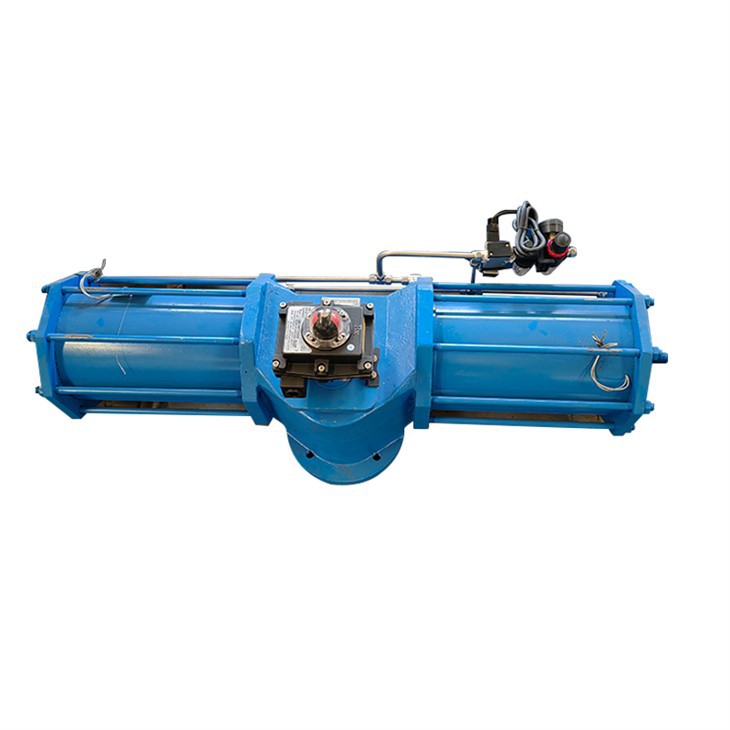

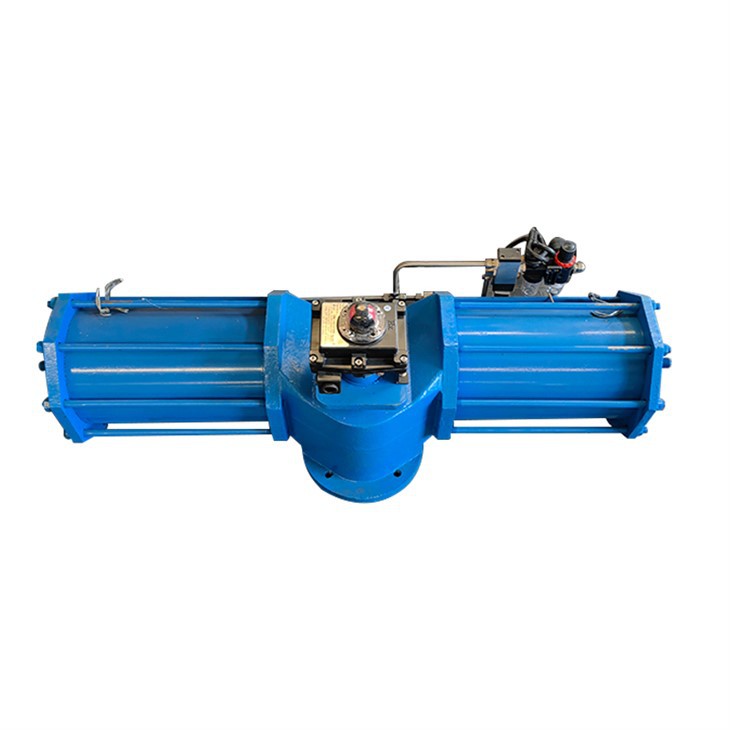

AW pneumatický pohon
Funkce
Nové pneumatické pohony ventilů díky optimalizovanému a inovativnímu designu přijímají nové materiály a nové procesy, díky čemuž je kvalita a výkon produktů spolehlivější; výběr více specifikací je ekonomičtější a dostupnější; celá řada produktů je vyráběna v přísném souladu s nejnovějšími standardními technickými specifikacemi, aby vyhovovala vašim potřebám.
1. Tělo válce z extrudované vysoce kvalitní hliníkové slitiny, vnitřní otvor a vnější povrch zpracovaný přesným obráběcím centrem jsou tvrdě eloxovány.
2. Konstrukce dvoupístové ozubené tyče je vysoce přesná, rychlá a stabilní a má dlouhou životnost. Směr otáčení válce lze změnit na místě jednoduchou změnou montážní polohy pístu.
3. Dva externí nezávislé nastavovací šrouby zdvihu lze pohodlně a přesně nastavit +/-5 stupňů ve dvou směrech, aby byl pohon konzistentní s polohou ventilu v plně otevřené a plně uzavřené poloze.
4. Univerzální, poniklovaný, poniklovaný výstupní převodový hřídel lze snadno přeměnit mezi osmihrannými a kulatými otvory hřídele, což usnadňuje přípravu materiálů a je flexibilnější.
5. Jednodílná kompaktní konstrukce, jak dvojčinné, tak jednočinné modely pohonů s vratnou pružinou, mají stejný válec, píst a koncový kryt, což snižuje množství náhradních dílů a umožňuje přestavbu na místě přidáním nebo odstraněním pružin.
6. Multifunkční ukazatel polohy, vizuální indikace na místě, může pohodlně a jednoduše nainstalovat veškeré příslušenství.
7. Kombinované rezervované sedlo pružiny a jedinečný design těsnění O-kroužku, vhodný pro různé příležitosti, bezpečnější a odolnější proti korozi.
8. Vysoce přesné tvary zubů na ozubených kolech a hřebenech: zmenšení a zpřesnění ozubení mezi ozubenými koly a hřebeny a zvýšení výstupního výkonu.
9. Vyberte si vysoce kvalitní opěrný kroužek, který sníží koeficient tření O-kroužku, má dlouhou životnost a široký rozsah provozních teplot.
10. Vnitřní a vnější standardní díly z nerezové oceli s dlouhodobou odolností proti korozi.
11. Vyhovují nejnovějším mezinárodním normám: ISO5211, DIN3337 a VDI/VDE3845 a mají dobrou zaměnitelnost, což usnadňuje instalaci a použití elektromagnetických ventilů, koncových spínačů a dalšího příslušenství.
pracovní princip
Dvojčinný pohon
Port "A" nasává vzduch a stlačený vzduch tlačí oba konce pístu do pohybu, což způsobí, že se výstupní hřídel ovladače otáčí proti směru hodinových ručiček (0 stupeň -90 stupeň) a "B" portové výfuky.
Port "B" nasává vzduch a stlačený vzduch tlačí píst, aby se pohyboval uprostřed, což způsobí, že se výstupní hřídel ovladače otáčí ve směru hodinových ručiček (90 stupňů -0 stupňů) a port "A" vyfukuje.
Jednočinný pohon
Vzduch je nasáván portem "A" a stlačený vzduch překonává sílu pružiny a tlačí oba konce pístu do pohybu, čímž se výstupní hřídel ovladače otáčí proti směru hodinových ručiček (0 stupeň -90 stupeň ) a je vyčerpán v portu "B".
Když je pohon odříznut, píst se působením síly pružiny přesune doprostřed, což způsobí, že se výstupní hřídel pohonu otáčí ve směru hodinových ručiček (90 stupňů -0 stupňů) a port "A" je vyčerpán.
Výběr
Při výběru pneumatického pohonu přidejte ke stanovenému momentu ventilu bezpečnostní hodnotu. Pro vodní páru nebo nemazaná kapalná média zvyšte hodnotu bezpečnosti o 25 %; u nemazaných suspenzních kapalných médií zvyšte hodnotu bezpečnosti o 30 %: u nemazaného suchého plynu Médium zvyšuje hodnotu bezpečnosti o 40 %: nemazané granulované práškové médium dopravované plynem zvyšuje hodnotu bezpečnosti o 60 %: čisté mazací médium s nízkým třením zvyšuje hodnotu bezpečnosti o 20 % (pouze pro informaci).

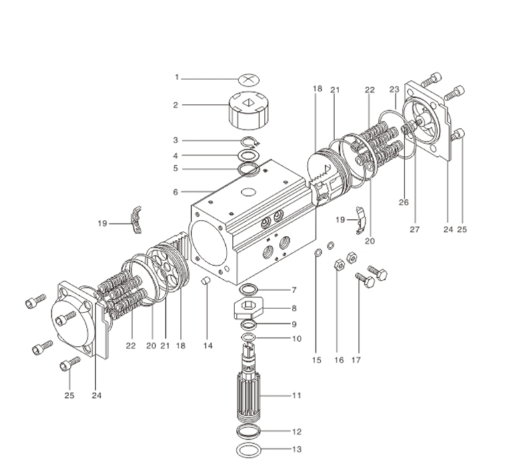

Anatomický diagram
