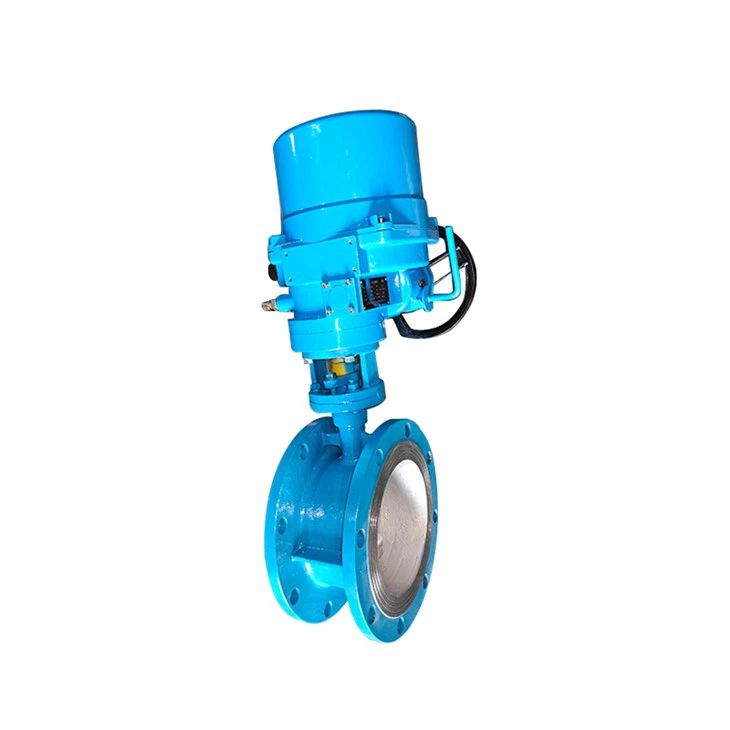

Elektrická kovová těsnící klapka
Princip struktury
Motýlkový ventil (také známý jako překlápěcí ventil) je regulační ventil s kruhovým ventilovým kotoučem nebo kotoučem jako uzavírací částí. Skládá se hlavně z těla ventilu, dříku ventilu, klapky a těsnicího kroužku. Těleso ventilu je válcové, s krátkou axiální délkou a vestavěnou klapkou. Klapka klapky se instaluje ve směru průměru trubky. Ve válcovém kanálu tělesa klapky se kotoučová klapka otáčí kolem osy a úhel otáčení je mezi 0 stupněm a 90 stupněm. Když se otočí o 90 stupňů, ventil je plně otevřený.
Klapka má jednoduchou konstrukci, malé rozměry a nízkou hmotnost a skládá se pouze z několika částí. Navíc jej stačí otočit o 90 stupňů, aby se rychle otevřel a zavřel, což se snadno ovládá. Současně má ventil dobré vlastnosti řízení kapaliny. Když je klapka v plně otevřené poloze, je tloušťka klapky jediným odporem, když médium protéká tělem ventilu. Proto je tlaková ztráta generovaná ventilem velmi malá, takže má dobré vlastnosti regulace průtoku. Klapkové ventily mají dva typy těsnění: elastické těsnění a kovové těsnění. U elastických těsnicích ventilů může být těsnicí kroužek zapuštěn do těla ventilu nebo připevněn k obvodu klapky.
Škrtící klapky s kovovým těsněním mají obecně delší životnost než pružně utěsněné klapky, ale je obtížné dosáhnout úplného utěsnění. Kovově utěsněné klapky se mohou přizpůsobit vyšším provozním teplotám, zatímco klapky s elastickým těsněním mají nevýhodu, že jsou omezeny teplotou.
Pokud je požadováno použití klapky jako regulace průtoku, hlavní věcí je vybrat správnou velikost a typ ventilu. Konstrukční princip klapky je zvláště vhodný pro výrobu ventilů s velkým průměrem. Klapkové ventily jsou široce používány nejen v obecných průmyslových odvětvích, jako je ropa, plyn, chemický průmysl a úprava vody, ale používají se také v systémech chladicí vody tepelných elektráren.
Běžně používané klapky zahrnují klapkové klapky a přírubové klapky. Škrtící klapky typu plátku používají svorníky pro připojení ventilu mezi dvě příruby potrubí. Škrtící klapky přírubového typu mají na ventilu příruby a pro připojení přírub na obou koncích ventilu k přírubám potrubí se používají šrouby.
Odolnost vůči vysokému tlaku
Zesílené tělo ventilu, vysoká tvrdost, silná houževnatost, vysoká tlaková odolnost, silná tlaková odolnost a schopnost zabraňovat vzniku trhlin
Turbínový převod, rychlý a šetřící práci
Obecná hlava turbíny. Přepínač je pracnější, tělo ventilu je zesílené, hmotnost je vyšší a bezpečnější
princip použití a návod k instalaci
Vztah mezi otevřením škrticí klapky a průtokem se v podstatě mění v lineárním poměru. Pokud se používá k regulaci průtoku, jeho průtokové charakteristiky také úzce souvisí s průtokovým odporem potrubí. Pokud jsou například dvě potrubí vybavena stejným průměrem a tvarem ventilu, ale koeficient ztráty potrubí je odlišný, bude průtok ventilem velmi odlišný.
Pokud je ventil ve stavu velké amplitudy škrcení, je náchylná ke kavitaci na zadní straně ventilové desky, která může poškodit ventil. Obecně se používá mimo 15 stupňů. Když je klapka ve středním otvoru, tvar otvoru tvořený tělem ventilu a předním koncem klapky je vystředěn na ose ventilu a obě strany tvoří různé stavy. Přední konec motýlkové desky na jedné straně se pohybuje ve směru proudění vody a přední konec motýlkové desky na druhé straně se pohybuje ve směru proudění vody. Jedna strana tělesa ventilu a ventilové desky proto tvoří otvor ve tvaru trysky a druhá strana je podobná otvoru ve tvaru škrticí klapky. Průtok na straně trysky je mnohem rychlejší než na škrticí straně a pod ventilem na škrticí straně se bude generovat podtlak, často se mohou uvolnit pryžová těsnění.
Provozní moment škrticí klapky má různé hodnoty v důsledku různých otevírání a směrů otevírání a zavírání ventilu. U horizontálních škrticích klapek, zejména u ventilů s velkým průměrem, nelze ignorovat krouticí moment generovaný hloubkou vody a rozdílem hlavy mezi horním a dolním hřídelem ventilu. Kromě toho, když je na vstupní straně ventilu nainstalováno koleno, dojde k předpětí a točivý moment se zvýší. Když je ventil v mezilehlém otevření, musí se ovládací mechanismus samozablokovat vlivem hydrodynamického točivého momentu.
Vlastnosti produktu
Malé rozměry a nízká hmotnost: objem i hmotnost tvoří 1/3 produktů ventilů;
Krásná a velkorysá: skořepina z tlakově lité slitiny. Vzhled je jemný a hladký a snižuje elektromagnetické rušení;
Kompletní funkce: typ spínače (tj. typ pasivního kontaktu), typ proporcionálního ovládání a typ inteligentního nastavení;
Snadné použití: Není nutná žádná kontrola. Bezolejový, korozivzdorný a vodotěsný, lze instalovat v libovolném úhlu;
Vícenásobné ochrany: elektrický limit, mechanický limit, ochrana proti přehřátí, ochrana proti přetížení, ochrana proti poklesu teploty;
Různá porušení: 5 sekund, 8 sekund. 15 sekund, 30 sekund. 50 sekund, 100 sekund atd.;
CNC seřízení: vysoce integrované inteligentní moduly, digitální nastavení, digitální ladění, vysoce přesná autodiagnostika, není potřeba polohovačů, automatické řízení, jeden stroj s více funkcemi;
Záruka bezpečnosti: Prošel test odolnosti AC1500V, vysoce izolovaný motor třídy H pro zajištění bezpečnosti těla a výroby;
Párování je jednoduché pomocí jednofázových, třífázových a stejnosměrných napájecích zdrojů. Externí kabeláž je jednoduchá.
Vlastnosti výkonu
1. Tento ventil využívá tříexcentrickou těsnící strukturu, téměř bez opotřebení sedla ventilu a klapky a má těsnější těsnicí funkci, když je uzavřen.
2. Těsnicí kroužek je vyroben z nerezové oceli, která má dvojí výhody kovového tvrdého těsnění a elastického těsnění. Má vynikající těsnicí výkon bez ohledu na podmínky nízké nebo vysoké teploty a má vlastnosti odolnosti proti korozi a dlouhé životnosti.
3. Těsnicí plocha motýlkové desky je vyrobena z povrchové úpravy z tvrdé slitiny na bázi kobaltu. Těsnicí plocha je odolná proti korozi a má dlouhou životnost.
4. Tento ventil má funkci obousměrného těsnění. Není omezena směrem proudění média ani ovlivněna prostorovou polohou při instalaci. Může být instalován v libovolném směru.
Konstrukční vlastnosti a použití
Výrobky řady škrticích klapek s kovovým těsněním jsou škrticí klapky s dlouhou životností, které šetří energii. Produkty vyhovují národním normám JB/T8527-97 (kovová těsnící klapka), GB/T13927-92 (univerzální tlaková zkouška ventilů) a dalším souvisejícím normám pro ventily. Tento produkt se skládá z těla ventilu, klapky, těsnicího kroužku, převodového mechanismu a dalších hlavních součástí. Jeho struktura je navržena pomocí trojrozměrného excentrického principu a nová technologie zpracování kompatibilní s elastickým těsněním a tvrdým a měkkým vícevrstvým těsněním umožňuje škrticí klapce snižovat svou točivou sílu během provozu, čímž dosahuje funkcí šetřících práci a energii. . To zajišťuje celkovou spolehlivost klapky z hlediska odolnosti proti korozi, vysoké teplotě a odolnosti proti opotřebení. Tato klapka je vhodná pro použití v potravinářství, medicíně, petrochemickém průmyslu, elektrárnách, ocelárnách, průmyslové úpravě vody na ochranu životního prostředí a ve výškových budovách, jako nejlepší zařízení pro regulaci průtoku a uzavírání tekutin ve vodovodních a drenážních potrubích.
Kvalifikace společnosti
