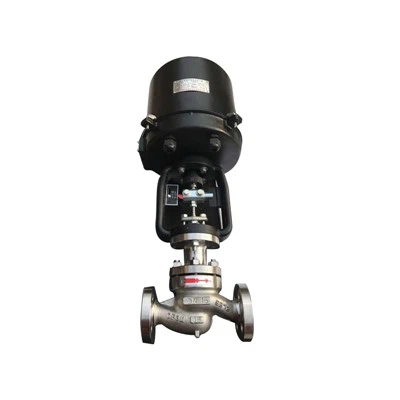

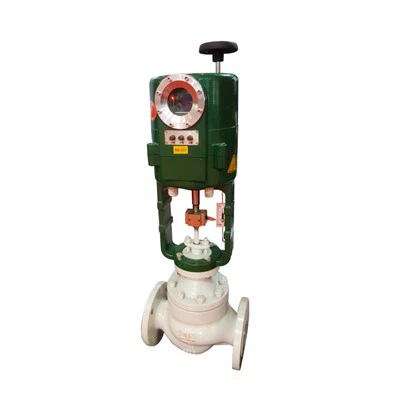

Elektrický regulační ventil
Parametr akčního členu
Zdvih: 0-50 mm; 0-60 mm; 0-100 mm;
Napájení: jednofázové AC 110V 50Hz/60Hz
Jednofázový AC 220V 50Hz/60Hz
Třífázový AC 380V 50Hz/60Hz DC 24V
Vstupní signál: proudový signál (4~20mA), vstupní impedance 250Ω
Voltage signal (0-10V), input impedance>50KΩ
Výstupní signál: proudový signál (4~20mA), impedance zátěže maximálně 750Ω
Voltage signal (0-10V), load impedance>10KΩ
Komunikační rozhraní: protokol RS485 modbus;
Rozlišení: Minimálně 1/1,000, obvod A/D převodník 12 bitů
Přesnost ovládání: ±0.5% - ±1.5% (může se lišit v závislosti na podmínkách instalace, vyjádřeno jako procento jmenovitého zdvihu)
Úprava vůle: {{0}},1 % - 5,0 %
Okolní teplota: -10C -60C (pro teploty nižší než -20C- -45C jsou vyžadovány speciální pokyny)
Okolní vlhkost: maximálně 90 % RH (bez kondenzace)
Izolační síla: 1500V AC 1 minuta (vstup na výstup, napájení na zem)
Izolační odpor:
a) Větší nebo rovno 20 MΩ mezi vstupní svorkou a krytem.
b) Větší nebo rovno 50 MΩ mezi vstupní svorkou a napájecí svorkou.
c) Větší nebo rovno 50 MΩ mezi napájecí svorkou a krytem
Stupeň ochrany: IP65; IP67;
Rozhraní kabelu: 2- M18*1,5;
Vibrace nebo otřesy: (X, Y, Z) 10g, 0.2-34Hz, 30 minut
řídicí modul
dřík ventilu a tlačná tyč ovladače
Vřeteno ventilu je připojeno k tlačné tyči pohonu. Jak je patrné z obrázku, vřeteno ventilu a pohon jsou [flexibilní] spojovací konstrukce, jejímž účelem je přizpůsobit tah pohonu uzavírací síle požadované regulačním ventilem, kompenzovat tepelnou roztažnost ovládání dřík ventilu způsobený teplotou a zajistěte uzavření koncové polohy ventilu "tah a zdvih".
Ovládací ventil vedený objímkou
Objímkově vedený regulační ventil je regulační ventil s velkou kapacitou, širokým nastavitelným rozsahem, vysokou přesností průtokové charakteristiky, vynikající dynamickou stabilitou a konstrukčním provedením, které zlepšuje plynulý tok tekutiny. Je vhodný pro regulační ventily v náročných pracovních podmínkách.
Materiál
Křivka teploty balení - tlaku
Certifikace

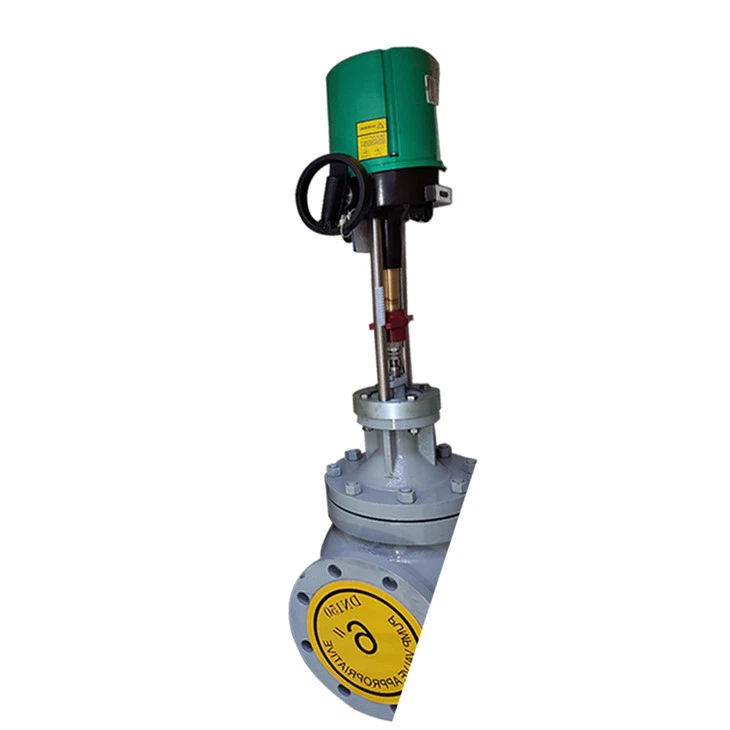

Populární Tagy: ventil pro regulaci průtoku pro snížení přehřátí tlaku, Čína, výrobci, dodavatelé, továrna, nákup, cena, nabídka
