2000 - 1500 3dílný kulový ventil WOG s plným portem s NPT, nátrubkovými nebo tupými přivařovacími konci s designem ovládání s přímou montáží
Popis
Tato řada je třídílný kulový ventil s plným portem s NPT, hrdlovým nebo tupým přivařovacím koncem a ovládací podložkou pro přímou montáž v souladu s ISO 5211. E20 je dimenzován na 2000 WOG ve velikostech od ¼" do 1" a do 1500 WOG ve velikostech od 1-¼" do 2". Tělesa ventilů jsou vyrobena z CF8M nebo WCB s obložením 316SS a různými materiály sedel, ze kterých si můžete vybrat.
Funkce
• Rozsah velikostí: ¼" – 2"
• Těla CF8M a WCB/316SS Obložení
• Fire Safe to API 607 5th Edition
• Vestavěná montážní podložka ISO 5211 pro snadnou automatizaci
• Materiál sedla TFM 4215 (volitelné TFM 1600 + 15% uhlíku)
• Antistatická zařízení pro tělo s koulí
• Dřík s ochranou proti vyfouknutí
• Otvor pro tlakové vyvážení v kuličkové štěrbině
• Design TA-Luft/Schválené těsnění vřetene s živým zatížením
• 30° a 60° V-zářez Volitelná ovládací kulička
Normy
• Design: ASME B16.34, MSS SP-110, API608
• 2000 WOG za ¼" - 1"
• 1500 WOG za 1-¼" - 2"
• Fire Safe: API 607, ISO 10497
• Tloušťka stěny: ASME B16.34 Class 800
• Trubkový závit: ASME B1.20.1
• Tupý svar: ASME B16,25 (Ø B2 Sch 80)
• Socket Weld ASME B16.11
• Kontrola a testování: API 598

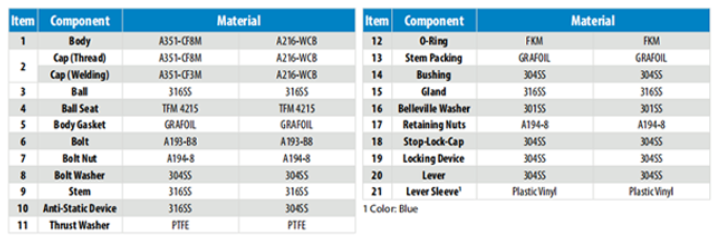

Stavební materiály
Rozměry
2000 - 1500 WOG 2dílný kulový ventil NPT s plným portem a designem ovládání s přímou montáží
Popis
Série je dvoudílný kulový ventil s plným portem s konci NPT a ovládací podložkou pro přímou montáž v souladu s normou ISO 5211. E30 je dimenzován na 2000 WOG ve velikostech od ¼" do 1" a 1500 WOG ve velikostech od 1-¼" do 2". Tělesa ventilů jsou vyrobena z CF8M nebo WCB s obložením 316SS a sedlem TFM 4215.
Funkce
• Rozsah velikostí: ¼" – 2"
• Těla CF8M a WCB/316SS Obložení
• Schváleno požárně bezpečné provedení
• Vestavěná montážní podložka ISO 5211 pro snadnou automatizaci
• Sedadla TFM 4215
• Antistatická zařízení pro tělo s koulí
• Dřík s ochranou proti vyfouknutí
• Otvor pro tlakové vyvážení v kuličkové štěrbině
• Design TA-Luft/Schválené těsnění vřetene s živým zatížením
Normy
• Design: ASME B16.34, MSS SP-110
• 2000 WOG za ¼" - 1"
• 1500 WOG za 1¼" - 2"
• Trubkový závit: ASME B1.20.1
• Kontrola a testování: API 598
Stavební materiály
Rozměry
1000 WOG 2dílný, kulový ventil NPT s plným portem
Popis
Série je dvoudílný kulový ventil s plným portem a konci NPT. E52 je dimenzován na 1000 WOG a je k dispozici ve velikostech od ¼" do 2". Tělesa ventilů jsou vyrobena z CF8M nebo WCB s obložením 316SS a sedlem z PTFE.
Funkce
Rozsah velikostí: ¼" – 2"
• Těla CF8M a WCB/316SS Obložení
• Dřík s ochranou proti vyfouknutí
• Otvor pro tlakové vyvážení v kuličkové štěrbině
Normy
• Design: ASME B16.34,
• Trubkový závit: ASME B1.20.1
• Kontrola a testování: API 598
Stavební materiály
Rozměry
1000 WOG 1 kus, kulový ventil NPT se sníženým portem
Popis
Série je jednodílný kulový ventil s dvojitým redukovaným portem a konci NPT. E55 je dimenzován na 1000 WOG a je k dispozici ve velikostech od ¼" do 2". Tělesa ventilů jsou vyrobena z oceli 316SS nebo uhlíkové oceli s obložením 316SS a sedlem z PTFE.
Funkce
• Rozsah velikostí: ¼" – 2"
• Karbonová ocel a těla 316SS/316SS obložení
• Dřík s ochranou proti vyfouknutí
• Otvor pro tlakové vyvážení v kuličkové štěrbině
• Uzamykací zařízení je k dispozici na vyžádání
Normy
• Design: ASME B16.34, MSS SP-110
• Trubkový závit: ASME B1.20.1
• Kontrola a testování: MSS SP-110
Stavební materiály
Rozměry
